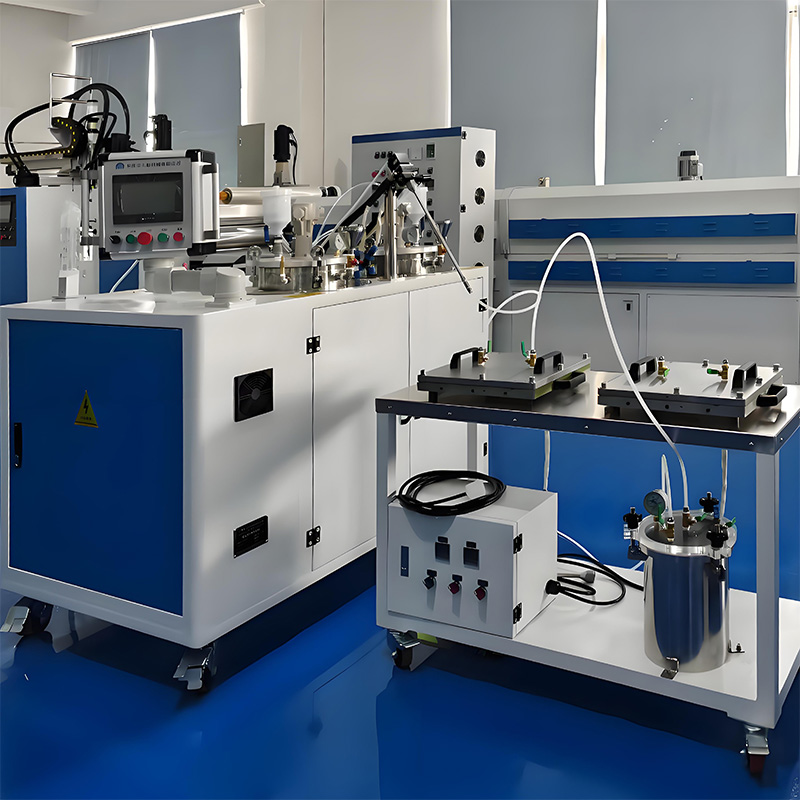

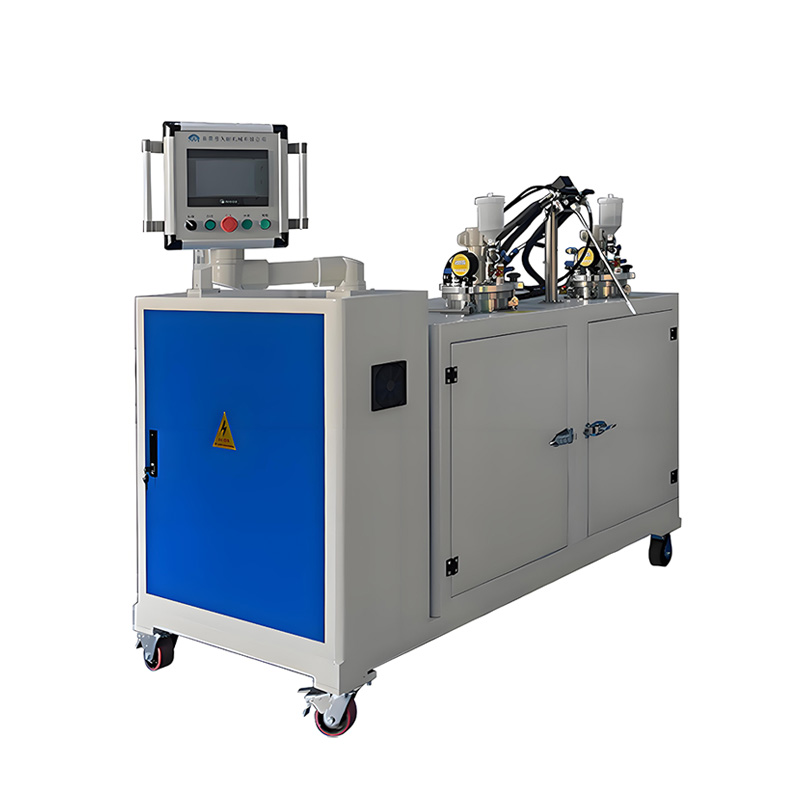

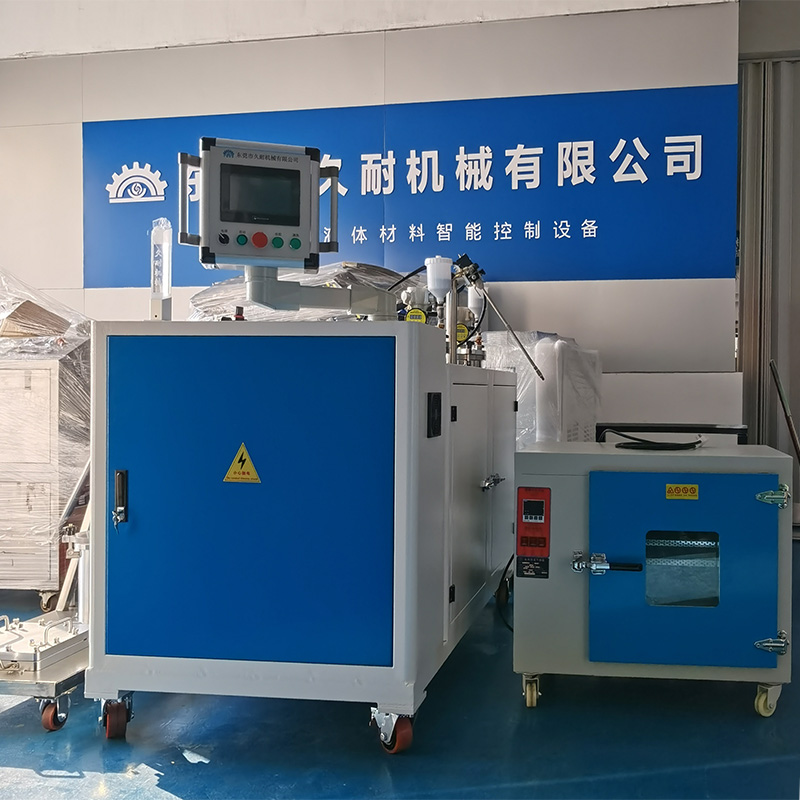

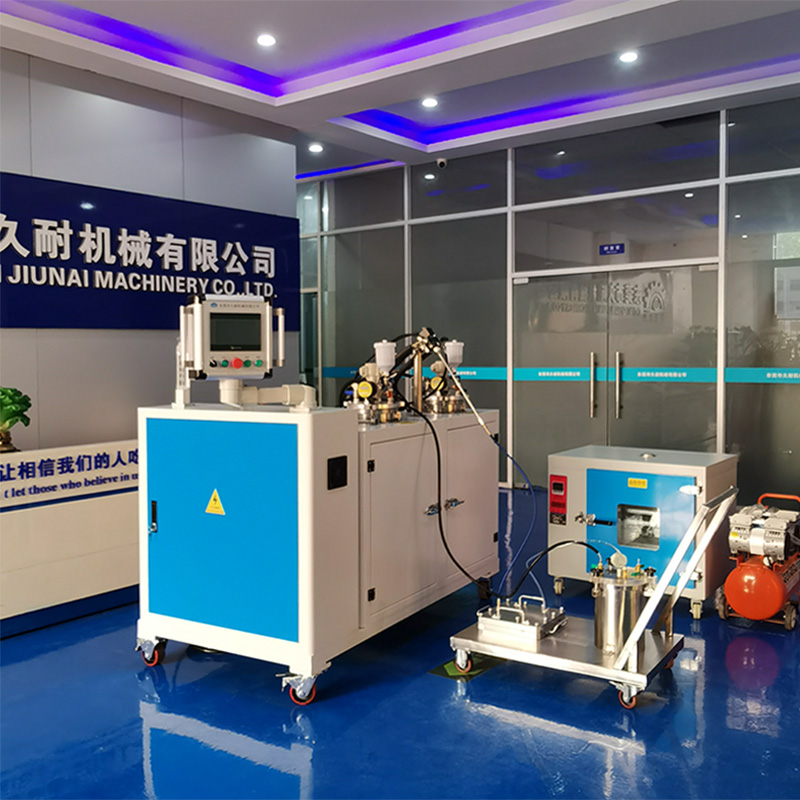

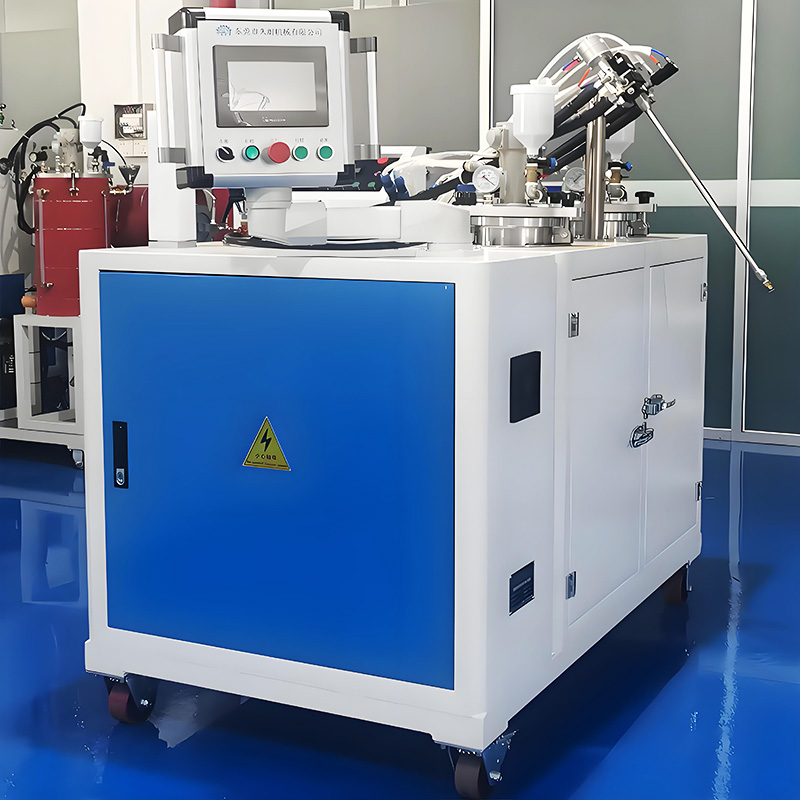

实验室RTM注射机

　　东莞久耐机械定制供应实验室用小型RTM注射机，加温、搅拌、真空脱泡功能样样齐全，操作简单调节方便。以下从其功能特点、设备构成等方面进行详细介绍：

　　实验室RTM注射机功能特点

　　在线混合：采用在线式混合，即配即用，避免余胶、少胶问题，减少浪费。

　　搅拌加热：内设浆式搅拌器，油循环加热功能，能均匀地对原料进行加热，确保原料温度的一致性，可将温度最高加热到 120°C。

　　真空脱泡：配备真空泵组，可对原料进行抽真空脱泡处理，提高注胶质量，真空泵效率为 20m³/h。

　　定量出胶：每个料桶下方设独立的计量系统，包括计量泵和伺服电机，能够精确控制出胶量，注胶流量为 600cc/min可调，吐出精度质量误差≤±1%。

　　精准配比：固化剂比例可在 100:100-100:50 范围内调节，配比精度质量误差≤±1%。

　　混合均匀：前端枪头混合系统采用加长型金属混合管，内含螺旋混合叶片，对原料均匀地进行混合。

　　清洗便捷：料桶旁设 5L 清洗剂桶，可存放清洗溶剂，在需要时对混合枪头进行高压雾化清洗，清洗时间、次数、方式都可通过触摸屏个性设置，保证不残留，清洗干净。

　　实验室用小型RTM注射机设备构成

　　注胶机计量单元的供料：树脂罐和固化剂罐容积均为 10L，采用不锈钢材质的双层桶结构，中间留空用于注入高温导热油，外侧包裹保温棉；还设有导热油罐，用于存放高温导热油，底部设高温油泵，可使导热油在料罐和油罐之间循环加热。

　　真空系统：设备配备 1 台真空泵，用于模具真空辅助注射及料罐抽真空脱泡；真空管路里装有传感器，并连接在显示屏上；真空泵配有一个 3L 的透明树脂收集器，防止树脂倒吸入真空泵内。

　　计量单元：计量泵为耐腐蚀齿轮泵，高精密、高质量、可稳定使用，驱动为伺服电机，配有控制箱，电机速度通过伺服驱动器控制；计量泵和电机安装在一个固定架上，可通过触摸屏直接控制调整流量和混合比例；计量单元有压力检测和反馈系统，计量泵通过反馈系统来实现工艺参数的设定，且入料口前端带有 Y 型过滤装置，可防止原料中的杂质进入计量泵。

　　输（回）料管路：连接料罐和计量泵、计量泵和混合头、混合头和料罐的循环管路均为特氟龙材质，内部缠绕发热丝，外层包裹保温层，温度传感器直接测量和显示物料温度，加热的温度可设定；设备停止注胶时，管路内的原料自动循环回流到原料桶内，保证料温供给的均匀。

　　实验室用小型RTM注射机混合、注射系统：树脂和固化剂在静态混合器混合，静态混合器更换方便；混合注射枪有全自动清洗装置，清洗液存放于清洗料桶中；设备可以设置一次注射量（质量），也可以不定量恒流注射；当注射压力超过设定最大压力时，设备停止工作。

　　控制系统：采用 PLC 中英双语操作系统，具有料罐和模具抽真空、电机启动和停止、计量泵电机控制、原料混合比例、流速、注射压力、一次注胶体积控制、压力设定、测量和注射压力显示、打开或关闭混合头、设备加热（料罐，注射管路）控制等功能；可实时显示注射温度、流量和压力，可存储设定好的工艺参数方便下次调用；当注射压力超过设定值时报警，并停止设备工作。

　　实验室用小型RTM注射机整机支持按需定制。
