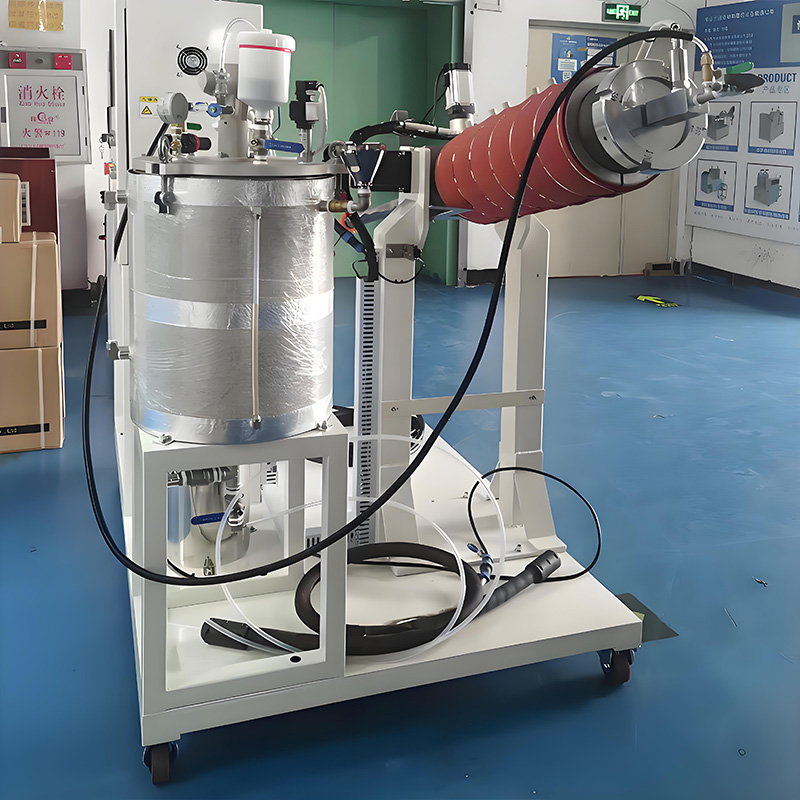

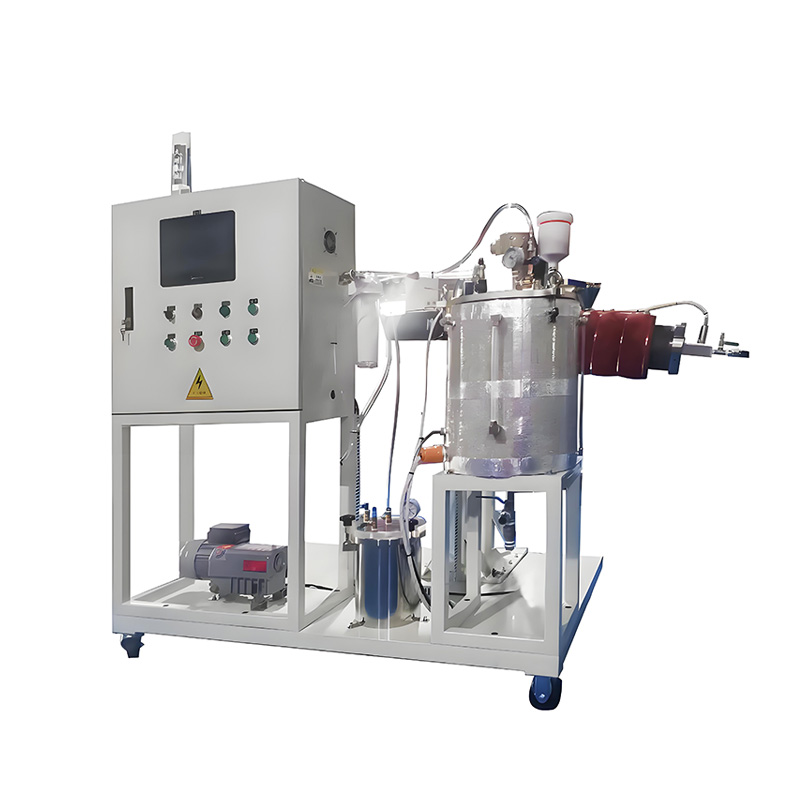

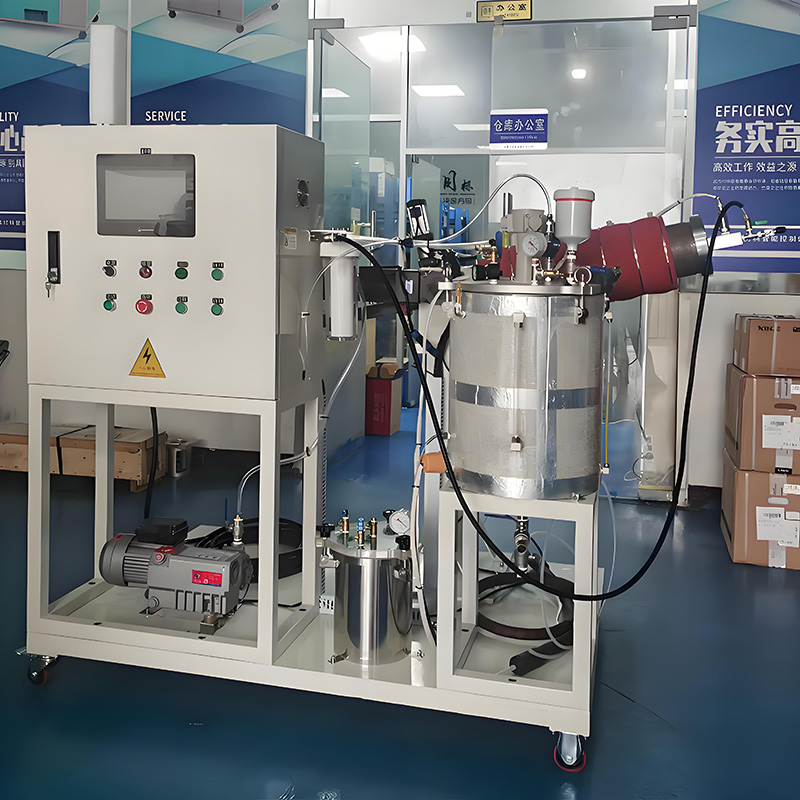

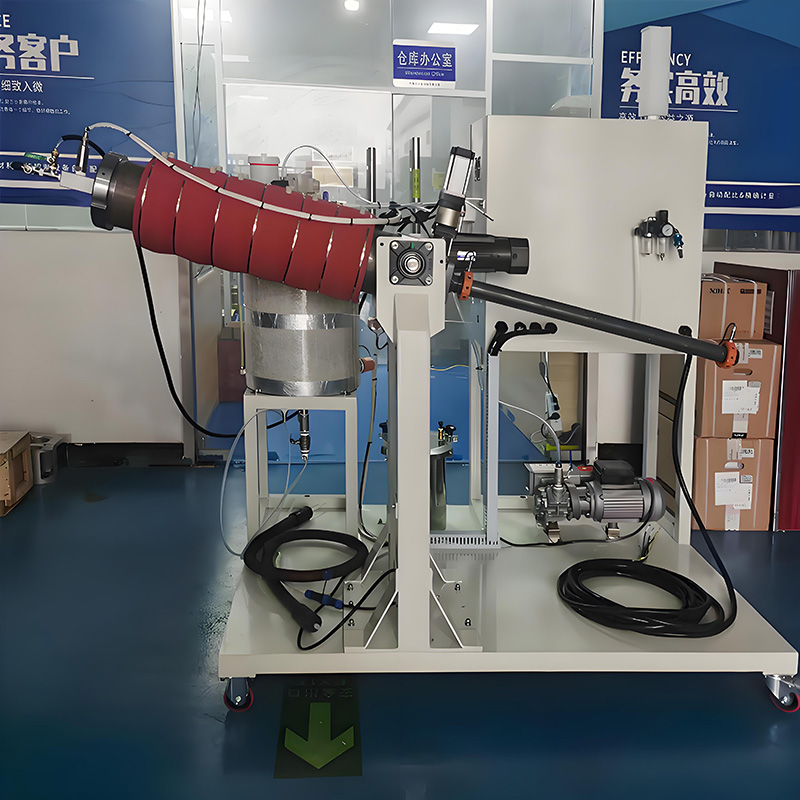

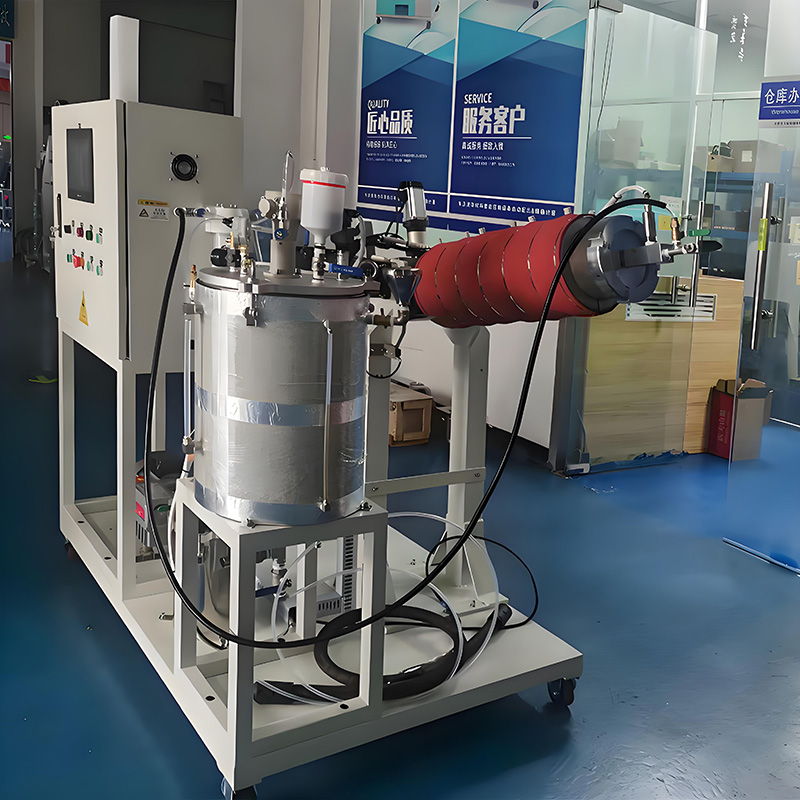

单缸高压RTM注射机

　　单缸高压RTM注射机用于将真空除泡并预热好的树脂在一定的注射温度、注射压力、注射流量下注入密封的注射模具中，树脂在模具型腔内流动充模并充分浸渍预制体，完成产品的注射成型。其主要参数如下:

　　(1)最高注射温度：150℃；

　　(2)温控精度：±3℃；

　　(3)最高注射压力：≥5MPa；

　　(4)注射流速：0~600ml/Min（可定制可调）；

　　(5)树脂粘度范围：10mPa.s~50Pa.s；

　　(6)料罐容积：30L（可定制）；

　　(7)活塞缸容积：5L/10L（定制），单次注射量5L/10L；

　　(8)真空泵抽速：20m3/H，真空度-98kPa~0之间可调；

　　(9)注射管路长度：标配3m（可定制），带加热保温套管；

　　(10)可恒流注射，也可恒压注射，自动切换；

　　单缸高压RTM注射机设备组成

　　活塞泵

　　活塞泵是在一定温度下实现树脂恒流量、恒压力交替关联注射的树脂动力输送装置，活塞前进、后退采用丝杠传动以精确控制树脂注射流量、压力参数。活塞盘从活塞泵体顶部放下，并和泵体桶壁形成一个密封系统；活塞泵体可实现树脂的加热和恒温，泵体内被加热的树脂被活塞泵加压压入树脂输送管中，并最终进入模具。

　　储料罐

　　单缸高压RTM注射机储料罐用于树脂的预热、真空除气除泡、对活塞泵加压供料，储料罐带树脂搅拌器及均匀加热元件。储料罐具体参数：

　　(1)预热温度范围RT~150℃，满足树脂工艺温度控制范围50℃~90℃,温控精度±3℃的使用要求；

　　(2)带真空脱泡功能，真空度不小于-98KPa。

　　(3)储料罐有效容量30L，可持续为活塞泵供胶。储料罐罐盖上配备有压缩气体和真空负压快速接头；带观察视窗。

　　树脂输送管路

　　树脂输送管系统可在一定温度、压力下完成树脂在注胶口与模具进胶口之间的输送。树脂输送管系统具体参数：

　　(1)保温加热套温度范围RT~150℃，满足树脂工艺温度控制范围50℃~90℃，温控精度±3℃的使用要求；

　　真空系统

　　单缸高压RTM注射机真空系统用于储料罐真空脱泡，以及注射成型过程抽真空辅助，用于排除注射系统微量气泡，并辅助提供树脂流动前行动力。

　　(1)采用油润滑旋片式真空泵，抽速流量20m3/h，最大真空度-98KPa。

　　(2)真空系统可连接储料罐、活塞泵，实现对树脂的抽真空脱泡处理。

　　(3)真空泵配树脂收集器一个，防止树脂倒吸入真空泵内。

　　智能控制系统

　　智能控制系统用于注射成型过程中压力，温度、流量、真空度等工艺参数的在线实时监测、控制、存储等。

　　单缸高压RTM注射机工作条件

　　工作电源：三相五线380V/50Hz，总功率约1Kw。工作气源：压力0.8MPa，气量0.5m3/min。
