拉挤成型工艺常用的树脂

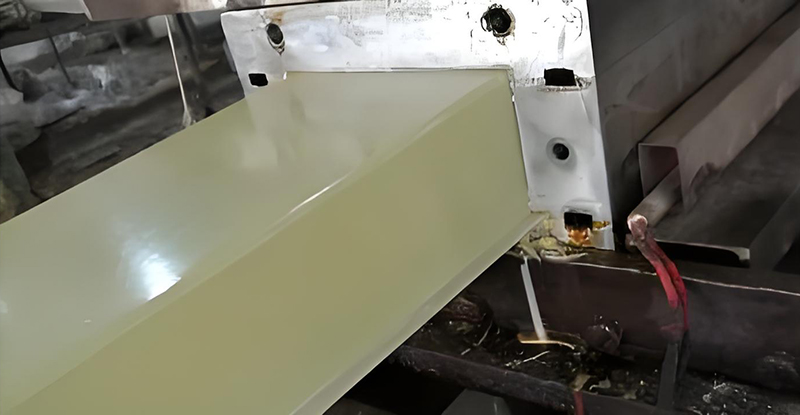

　　拉挤成型中，树脂作为复合材料的基体，需具备良好的流动性（确保充分浸渍纤维）、适配的固化速度（匹配连续生产节奏）及优异的力学 / 耐环境性能，常用类型主要有不饱和聚酯树脂、环氧树脂、乙烯基酯树脂，另有酚醛树脂等特殊场景用树脂，具体特性与适用范围如下：

　　1. 不饱和聚酯树脂（UPR）

　　核心优势：成本低、流动性好，易与玻璃纤维浸润，固化速度快（可通过调整引发剂控制，适配拉挤生产线速），成型工艺简单，无需复杂设备。

　　性能特点：力学强度中等，耐腐蚀性（尤其耐酸、耐盐雾）较好，但耐高温性一般（长期使用温度约 60-80℃），耐有机溶剂性较弱。

　　适用场景：最广泛用于中低端拉挤制品，如 FRP 防腐管道、电缆桥架、普通建筑型材、农用温室支架等，适合对成本敏感、性能要求不高的领域。

　　2. 环氧树脂（EP）

　　核心优势：粘接性能优异（与纤维结合力强），力学强度高（拉伸、弯曲强度优于不饱和聚酯树脂），固化收缩率低（制品尺寸稳定性好），耐腐蚀性、电绝缘性突出。

　　性能特点：耐高温性优于不饱和聚酯树脂（长期使用温度约 80-120℃），但成本较高，流动性稍差（需优化配方调整粘度），固化速度相对慢（需精准控制固化体系）。

　　适用场景：用于中高端、高性能要求的拉挤制品，如碳纤维复合材料型材（无人机机架、运动器材）、高压绝缘棒、风电叶片支撑杆、汽车结构件等，尤其适合对强度、精度、耐温有要求的领域。

　　3. 乙烯基酯树脂（VE）

　　核心优势：兼具不饱和聚酯树脂的工艺性与环氧树脂的耐腐蚀性、力学性能，耐化学腐蚀性极强（尤其耐强氧化性酸、强碱、有机溶剂），固化速度可控，与纤维浸润性好。

　　性能特点：力学强度接近环氧树脂，耐高温性中等（长期使用温度约 70-100℃），成本高于不饱和聚酯树脂、低于高端环氧树脂，韧性较好（抗冲击性优于前两者）。

　　适用场景：用于强腐蚀环境下的拉挤制品，如化工行业的耐酸管道、脱硫塔支撑件、海洋工程用防腐型材、电镀设备构件等，平衡了性能与成本。

　　4. 其他特殊树脂

　　酚醛树脂：突出优势是耐高温（长期使用温度可达 150-200℃）、阻燃性好（燃烧时烟雾少、低毒），但脆性大、固化速度慢、工艺性较差，主要用于防火要求高的特种拉挤制品，如消防管道、耐高温绝缘支架。

　　聚氨酯树脂：韧性极佳、抗冲击性强，耐低温性能好（可在 - 40℃以下使用），但耐高温性弱，适用于低温环境或需高韧性的制品，如冷藏车结构件、低温管道支撑。

　　树脂选择核心考量因素

　　制品性能需求：强度、耐温、耐腐、绝缘等指标决定树脂类型（如强腐蚀选乙烯基酯，高强度选环氧）；

　　成本控制：批量低端制品优先不饱和聚酯，高端高性能制品选环氧；

　　工艺适配性：需结合拉挤生产线速、固化设备，选择流动性、固化速度匹配的树脂；

　　应用环境：根据使用场景的温度、介质（酸、碱、盐）、载荷等，确定树脂的耐环境性能要求。
