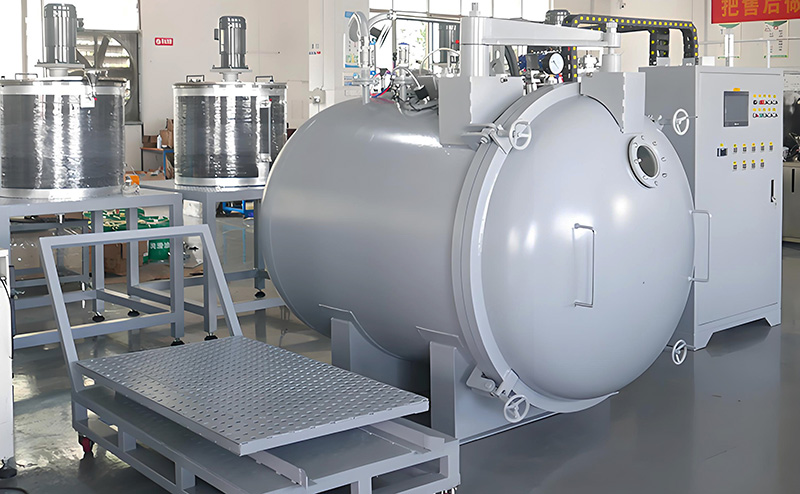

真空浇注罐的作用

　　真空浇注罐是树脂（尤其是环氧树脂）真空浇注成型工艺中的核心设备，其核心作用是为浇注过程提供稳定的高真空环境，同时承载树脂体系与待浇注工件（如低压互感器、变压器绕组、电子元件等），从根本上解决树脂充型、气泡排除、制品致密性等关键问题，最终保障浇注制品的绝缘性能、力学强度与结构稳定性。具体作用可分为以下几个核心维度：

　　一、创造高真空环境，高效排除气泡，提升制品致密性

　　这是真空浇注罐最核心的作用。树脂体系（树脂 + 固化剂 + 填料 + 助剂）在混合过程中易卷入空气，待浇注的工件（如互感器绕组的铜线间隙、铁芯缝隙）内部也可能残留空气或水分，若这些气体未排除，浇注后会在制品内部形成气泡、针孔等缺陷 —— 这些缺陷会严重破坏绝缘层的完整性，导致制品绝缘强度下降，甚至在高压工况下引发击穿故障。

　　真空浇注罐通过连接真空泵，可将罐内真空度稳定控制在 - 0.095~-0.098MPa（高真空状态）：一方面，罐内低压环境能促使树脂体系中已溶解或悬浮的微小气泡快速聚集、上浮并破裂排出，避免气泡随树脂填充进入型腔；另一方面，工件内部的空气、水分（经预热后汽化）也会在真空作用下被抽出，确保树脂能充分渗透到工件的微小间隙中，最终形成无气泡、结构致密的浇注层。

　　二、保障树脂均匀充型，避免型腔填充不完整

　　待浇注的工件（如互感器）结构通常存在绕组绕制形成的间隙、铁芯与模具的配合空间等复杂型腔，若在常压下浇注，树脂的流动性易受空气阻力影响，可能出现 “死角”（如绕组深处、模具边角）填充不完整的问题，导致制品出现 “缺料”“空洞” 等缺陷，影响结构稳定性与绝缘保护效果。

　　真空浇注罐内的高真空环境可消除空气对树脂流动的阻碍：树脂在真空状态下流动性显著提升，能沿型腔从下至上（或从低到高）平稳扩散，借助真空的 “负压牵引” 作用，充分填充到工件的每一个微小间隙与模具的边角位置，确保型腔完全被树脂覆盖，避免因充型不均导致的局部绝缘层过薄或结构缺失。

　　三、承载与保护工件 / 模具，适配多工艺环节需求

　　真空浇注罐不仅是 “真空环境载体”，也是工艺过程中工件与模具的核心承载设备，其结构设计需适配浇注、预固化等多环节的需求：

　　稳定承载与定位：罐内通常配备专用工装夹具，可将待浇注的工件（如互感器铁芯、绕组）与模具精准固定，确保工件在浇注过程中不偏移 —— 若工件偏移，会导致绝缘层厚度不均（部分区域过薄、部分区域过厚），影响制品性能；同时，夹具需适配不同规格的工件，提升设备通用性。

　　兼容温控与压力调节：部分真空浇注罐集成了加热或控温功能（如罐壁内置加热管、外接温控系统），可在浇注后对罐内进行缓慢升温，为树脂预固化提供稳定的温度环境（避免树脂在低温下提前凝胶）；此外，部分高端设备可实现 “真空 - 微正压” 切换，即在树脂填充完成后，短暂通入惰性气体（如氮气）形成微正压（0.02~0.05MPa），进一步压实树脂，挤出残留的微量气泡，同时防止外界空气倒灌。

　　四、隔离外界污染，保障树脂体系纯度

　　树脂体系（尤其是环氧树脂）在浇注过程中若接触外界空气，易受到灰尘、水汽等杂质污染：灰尘会成为绝缘层的 “杂质点”，降低绝缘强度；水汽会与树脂反应生成低分子副产物，或在固化后形成微小孔隙。

　　真空浇注罐为密闭结构，在抽真空后罐内与外界完全隔离，可有效避免外界灰尘、水汽进入罐内污染树脂；同时，罐内的高真空环境也能排出树脂体系中可能存在的低分子挥发分（如固化剂中的微量易挥发成分），减少这些挥发分在制品内残留导致的性能劣化，进一步保障浇注制品的纯度与长期稳定性。
