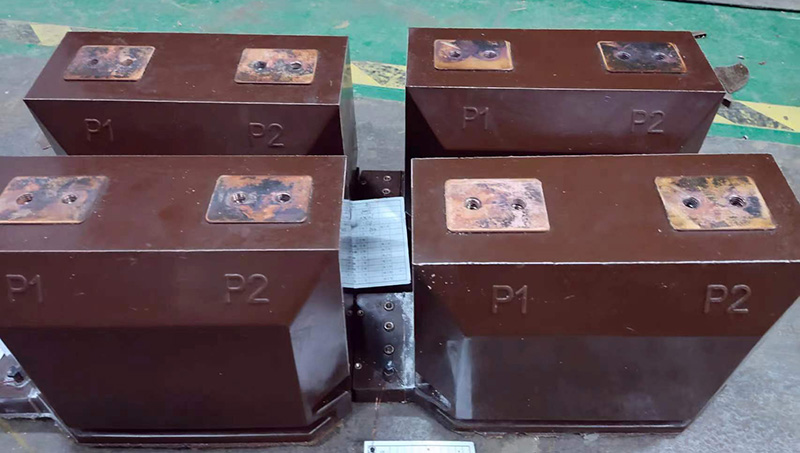

如何优化树脂真空浇注成型的效果

　　优化树脂真空浇注成型效果需围绕 “减少缺陷、提升制品性能、稳定生产过程” 核心目标，从材料控制、工艺参数优化、设备保障、模具设计及环境管理等多维度系统调整，具体可从以下几方面展开：

　　一、精准控制树脂体系配方与预处理

　　树脂体系（树脂、固化剂、填料、助剂）的性能直接决定浇注效果，需从源头优化。首先，根据制品需求选择适配的树脂类型 —— 如对耐温性要求高时选用双酚 A 型或酚醛型环氧树脂，对低粘度、易流动需求高时选用改性环氧树脂，避免因树脂本身粘度偏高、反应活性不当导致充型不完整。其次，严格控制固化剂与树脂的配比，需按照供应商推荐比例精准称量（误差控制在 ±1% 以内），配比失衡会导致固化不完全（制品强度低、易变形）或固化过快（产生内应力、气泡）。

　　对于添加填料（如石英粉、氧化铝）的体系，需提前对填料进行预处理：通过烘干（温度 80-120℃，时间 2-4 小时）去除水分，避免浇注时水分在真空环境下汽化形成气泡；同时对填料进行表面改性（如使用硅烷偶联剂），提升其与树脂的相容性，减少界面缺陷，增强制品力学性能与绝缘性能。此外，可适量添加消泡剂（如聚醚改性硅油）或流平剂，进一步降低体系表面张力，帮助气泡逸出、提升制品表面平整度，但需控制助剂添加量（通常不超过 0.5%），避免影响固化效果或产生新的性能缺陷。

　　二、优化真空浇注核心工艺参数

　　工艺参数是决定成型效果的关键，需针对 “脱泡、浇注、固化” 三个核心阶段逐一调整，确保每个环节匹配材料特性与制品需求。

　　在真空脱泡阶段，需控制真空度与脱泡时间：初始真空度不宜过高（建议从 - 0.06MPa 逐步提升至 - 0.095MPa 以上），避免因压力骤降导致树脂体系中低沸点组分暴沸，形成大量微小气泡；脱泡时间需根据树脂粘度调整（低粘度树脂脱泡 1-2 小时，高粘度或含填料树脂延长至 2-4 小时），同时可搭配低速搅拌（转速 30-50r/min），帮助内部气泡向表面迁移，确保脱泡后树脂体系无肉眼可见气泡。

　　在浇注阶段，需控制浇注速度与模具温度：浇注速度需平稳（建议 50-100mL/min），过快易导致树脂在模具内产生湍流，卷入空气形成气泡，过慢则可能因树脂提前凝胶导致充型不完整；模具需提前预热至指定温度（通常 40-60℃，与树脂凝胶温度匹配），避免树脂接触低温模具后粘度骤升，影响流动性，尤其对于复杂结构（如多腔体、细窄通道）的模具，需通过分段浇注或调整浇注口位置，确保树脂充分填充每个角落。

　　在固化阶段，需采用 “分段升温” 固化制度，避免固化反应放热集中导致制品内应力过大。例如：先在 60-80℃下保温 2-4 小时（凝胶阶段，让树脂缓慢交联成型），再升温至 100-120℃保温 4-6 小时（完全固化阶段，提升交联密度），最后自然冷却至室温（或缓慢降温，降温速率≤5℃/h），减少因温差导致的制品翘曲、开裂。固化温度与时间需根据固化剂类型调整（如胺类固化剂固化温度较低，酸酐类固化剂需更高温度），避免固化不足（制品强度低、耐介质性差）或过度固化（制品变脆、性能衰减）。

　　三、保障设备性能与模具设计合理性

　　设备的稳定性与模具的设计细节，直接影响浇注过程的可控性与制品质量。

　　在设备保障方面，需定期维护真空系统：检查真空泵（如旋片式真空泵、罗茨真空泵）的真空度是否达标，更换老化的密封件（如真空罐密封圈、管道接口密封垫），避免真空泄漏导致脱泡不彻底或浇注时空气渗入；浇注系统的管道与浇注头需定期清洗（使用丙酮、乙醇等溶剂），去除残留的固化树脂，防止管道堵塞或杂质混入新树脂体系，影响制品纯度；温控设备（如加热套、烘箱）需定期校准温度传感器，确保显示温度与实际温度误差≤±2℃，避免因温度失控导致固化效果波动。

　　在模具设计方面，需优化模具结构以减少缺陷：首先，合理设置浇注口与排气口 —— 浇注口应位于模具最低点或型腔最大截面处，确保树脂平稳填充，排气口需设置在模具最高点、拐角及复杂结构的 “死角” 位置，帮助残留空气排出，必要时可在排气口附近设置 “溢流槽”，收集含气泡的树脂；其次，模具型腔表面需进行抛光处理（粗糙度 Ra≤0.8μm），减少树脂流动阻力，提升制品表面光洁度，同时避免因表面粗糙导致气泡附着；此外，模具需设计足够的刚度，防止固化过程中因树脂收缩导致模具变形，影响制品尺寸精度，对于尺寸要求严格的制品，需预留适当的收缩余量（根据树脂收缩率，通常 0.5%-2%）。

　　四、严格控制生产环境与过程管理

　　环境因素与操作规范性易被忽视，但对成型效果影响显著，需建立标准化的生产管理流程。

　　在环境控制方面，需保持浇注车间的恒温恒湿：温度控制在 20-25℃，湿度≤60%，避免高温高湿环境导致树脂吸潮（水分会在真空下形成气泡），或低温低湿导致树脂粘度异常升高；同时，车间需保持洁净（建议达到万级洁净度），减少灰尘、杂质混入树脂或附着在模具表面，避免制品出现夹杂、表面瑕疵等问题。

　　在过程管理方面，需规范操作流程：操作人员需经过专业培训，熟悉不同树脂体系的特性与工艺参数，避免因操作失误（如称量误差、真空度调整过快、浇注中断）导致缺陷；每批次生产前需进行 “小试”（浇注小样），检测树脂体系的流动性、固化速度及小样性能（如硬度、绝缘电阻），确认无问题后再进行批量生产；生产过程中需记录关键参数（如真空度、温度、浇注时间），建立质量追溯体系，便于后续分析缺陷原因、优化工艺。

　　通过以上多维度的优化措施，可有效减少树脂真空浇注成型中的气泡、充型不完整、翘曲开裂等缺陷，显著提升制品的力学性能、绝缘性能与尺寸精度，同时保障生产过程的稳定性与可重复性。
