影响环氧树脂真空浇注成型的因素

　　环氧树脂真空浇注成型的质量（如力学强度、绝缘性能、外观完整性）受材料特性、工艺参数、设备条件、模具设计四大核心维度影响，各维度的具体作用机制可通过以下文字详细说明：

　　一、材料特性：决定成型基础性能

　　环氧树脂真空浇注依赖环氧树脂体系（由环氧树脂、固化剂、稀释剂、填料、助剂组成），各组分的性能直接影响浇注体的最终质量，是成型的 “源头因素”。

　　环氧树脂本身：其核心指标为环氧值、黏度与分子量分布。环氧值决定固化后的交联密度 —— 环氧值过高会导致交联过密，浇注体易因内应力集中出现脆裂；环氧值过低则交联不足，力学强度与绝缘性能会大幅下降。黏度则影响材料的加工流动性：常温黏度过高时，不仅会增加与其他组分的搅拌难度，还会导致填料分散不均，且在真空脱泡阶段难以流动，无法充分填充模具的细微结构（如元器件引脚间隙）。

　　固化剂：关键影响因素是反应活性、官能度与挥发分含量。反应活性过高（如部分脂肪胺类固化剂）会使体系凝胶速度过快，可能在真空脱泡未完成时就出现局部结块，导致气泡残留；反应活性过低则会延长固化周期，降低生产效率。此外，若固化剂含低沸点挥发分（如小分子胺类杂质），在真空环境下会快速挥发形成气泡，这些气泡若未及时排出，会在浇注体内形成针孔或空隙，破坏绝缘性能。

　　稀释剂：根据是否参与固化分为活性与非活性两类，其类型与添加量需严格控制。活性稀释剂（如缩水甘油醚类）可降低体系黏度，且能参与固化反应，但若添加过量，会稀释交联密度，导致浇注体强度下降；非活性稀释剂（如邻苯二甲酸酯类）仅起到降黏作用，不参与固化，过量添加会在固化后缓慢挥发，形成内部空隙，同时降低材料的绝缘性能与耐温性。

　　填料：常用无机填料（如石英粉、氧化铝）的粒径分布、形貌与表面处理状态影响显著。粒径过细（如纳米级填料）易发生团聚，导致体系黏度骤升，不仅增加搅拌难度，还会造成局部密度不均；粒径过粗（如超过 100μm）则易在静置或浇注过程中沉淀，使模具底部与顶部的填料含量差异过大，出现力学性能分层，甚至堵塞模具的细小浇口。此外，未经过表面处理的填料与环氧树脂相容性差，易在界面处形成微小空隙；经硅烷偶联剂处理后，可增强填料与树脂的结合力，减少界面缺陷。

　　助剂：消泡剂、流平剂、抗氧剂等助剂的选型与用量直接影响成型缺陷。若未添加消泡剂或选型不当，无法有效抑制搅拌、混合过程中产生的气泡，尤其在真空度不足时，气泡更难排出，易形成表面或内部缺陷；缺乏流平剂则会导致浇注体表面出现缩孔、橘皮纹，不仅影响外观，还会降低表面绝缘性能；抗氧剂不足则会使浇注体在长期使用中易发生氧化老化，缩短使用寿命。

　　二、工艺参数：调控成型质量的核心环节

　　真空浇注的全流程（配料→搅拌→脱泡→浇注→固化→脱模）中，关键参数的控制精度直接决定是否产生缺陷，是成型过程的 “核心调控点”。

　　配料与搅拌环节：首先是各组分的配比精度 —— 若环氧树脂与固化剂比例偏差，会导致固化不完全，出现 “发黏” 或力学强度不足的问题；填料比例过高会使体系黏度超出加工范围，过低则无法达到预期的强度与导热性。其次是搅拌参数（转速、时间、温度）：搅拌转速过低或时间不足，会导致填料分散不均，出现局部 “填料团聚块”；转速过高则会卷入大量空气，增加后续脱泡难度；搅拌温度过高会提前激发固化反应，导致体系黏度异常上升，影响后续浇注。

　　真空脱泡环节：核心参数为真空度、脱泡温度与脱泡时间。真空度过低（如低于 - 0.095MPa）时，无法将体系内的微小气泡充分抽出，尤其对黏度较高的体系，气泡易被 “包裹” 在树脂中；真空度过高或抽真空速度过快，则可能导致体系中的低沸点组分（如稀释剂、固化剂中的挥发分）剧烈沸腾，反而产生新的气泡。脱泡温度需匹配体系黏度：温度过低时黏度高，气泡上浮速度慢，脱泡效率低；温度过高则可能加速固化反应，导致体系提前凝胶。脱泡时间不足会导致气泡未排尽，时间过长则可能因过度加热引发早期固化。

　　浇注环节：关键在于浇注速度、浇注温度与真空保持状态。浇注速度过快会使树脂在模具内产生湍流，卷入空气（即使在真空环境下，过快的流动也可能导致局部 “负压不均”，形成气泡）；速度过慢则会因树脂在浇注过程中逐渐冷却、黏度上升，无法填充模具远端或细微结构。浇注温度需与脱泡温度衔接：温度过低会导致黏度回升，流动性下降；温度过高则可能使树脂在进入模具后快速凝胶，影响充模完整性。此外，浇注过程中若真空度突然下降（如设备漏气），会导致空气重新进入模具，与树脂混合形成气泡。

　　固化环节：主要控制固化温度曲线（升温速率、保温温度、保温时间）与降温速率。升温速率过快会导致模具内不同部位的树脂固化速度差异大，产生内应力，进而出现开裂；升温过慢则会延长生产周期。保温温度需根据固化剂类型设定：温度过低会导致固化不完全，浇注体力学性能与耐温性差；温度过高则可能使树脂过度交联，出现脆化，甚至导致模具内挥发分剧烈挥发，形成内部空隙。保温时间不足会导致固化不彻底，时间过长则可能造成能源浪费与材料老化。降温速率过快会加剧内应力，导致浇注体与模具因热收缩差异出现开裂或脱模困难；降温过慢则会降低生产效率。

　　脱模环节：脱模时机与脱模方式影响成品完整性。若脱模过早（树脂未完全固化），会导致浇注体变形、表面破损；脱模过晚则可能因树脂与模具表面的附着力过强，强行脱模时造成边缘开裂。此外，若未在模具内涂抹脱模剂或脱模剂选型不当，会导致浇注体与模具粘连，无法完整脱模。

　　三、设备条件：保障工艺稳定的前提

　　设备的性能与状态直接决定工艺参数能否精准控制，是成型稳定的 “硬件保障”。

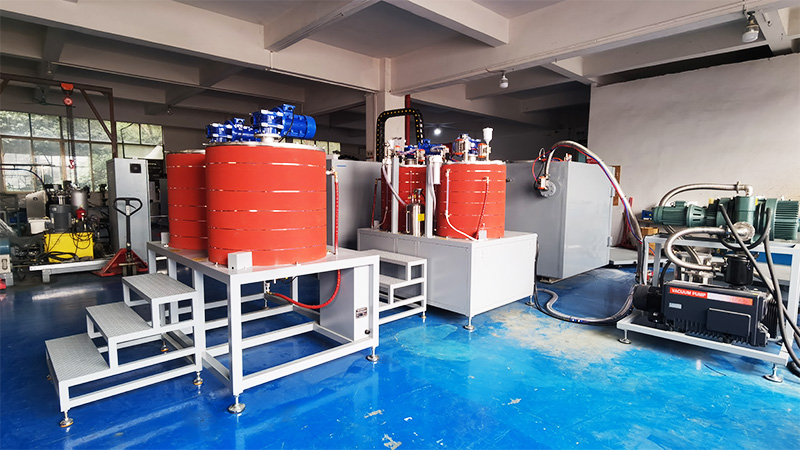

　　真空系统：包括真空泵（如旋片泵、罗茨泵）、真空罐、真空仪表与密封结构。真空泵的抽气速率与极限真空度需匹配体系需求：抽气速率不足会导致真空度上升缓慢，延长脱泡与浇注时间；极限真空度达不到要求（如低于 - 0.098MPa）则无法彻底脱泡。真空仪表（如真空计）的精度不足会导致真空度控制偏差，出现 “假真空” 现象（仪表显示达标，但实际真空度不足）。密封结构（如真空罐的密封圈、模具的密封槽）若老化或损坏，会导致漏气，使真空度无法维持，引发气泡缺陷。

　　搅拌与脱泡设备：搅拌罐的加热 / 冷却系统需具备精准控温能力（如控温精度 ±1℃），否则会导致搅拌温度波动，影响体系黏度与固化反应进度。搅拌桨的结构（如锚式、桨式）需适配体系黏度：对高黏度、高填料含量的体系，若使用普通桨式搅拌桨，会导致搅拌不均、填料团聚。脱泡罐的内壁光滑度也会影响脱泡效果：内壁粗糙易附着气泡，导致气泡无法上浮排出。

　　浇注设备：浇注泵（如齿轮泵、螺杆泵）的流量稳定性影响浇注速度：流量波动会导致浇注过程中树脂供给不均，出现局部充模不足或卷入空气。浇注管的直径与长度需匹配体系流动性：管径过细或过长会增加树脂流动阻力，导致远端模具充模困难；管径过粗则会导致浇注初期树脂流速过快，卷入气泡。

　　固化设备：烘箱或固化炉的温度均匀性至关重要。若炉内存在温度梯度（如局部温差超过 5℃），会导致模具内不同部位的树脂固化速度差异大，产生内应力与开裂。此外，固化设备的升温 / 降温速率控制精度不足，会导致实际固化曲线偏离设定值，影响固化质量。

　　四、模具设计：影响充模与成品结构的关键

　　模具的结构设计直接决定树脂能否均匀填充、内应力能否释放，是成型的 “结构基础”。

　　模具材质与表面处理：常用模具材质为不锈钢、铝合金或环氧树脂模具。不锈钢模具导热性好、强度高，但重量大、成本高，若表面未抛光（粗糙度 Ra＞0.8μm），会导致浇注体表面粗糙，且易粘连；铝合金模具重量轻、导热性好，但强度较低，长期使用易变形，影响尺寸精度。此外，模具表面若未做防腐处理（如不锈钢模具生锈），会污染树脂，影响浇注体的绝缘性能。

　　模具结构设计：包括浇口、排气口、型腔结构与脱模斜度。浇口的位置与大小需合理：浇口位置不当（如远离模具远端）会导致树脂流动路径过长，黏度上升后无法充模；浇口过小会增加流动阻力，导致充模不足；浇口过大则会导致浇注后期树脂流速过快，卷入空气。排气口（即使在真空环境下，模具死角仍需设置排气口）的数量与位置不足，会导致模具内的残留空气（或树脂固化产生的挥发分）无法排出，形成气泡或空隙。型腔结构若存在尖锐拐角、厚薄不均，会导致树脂在流动过程中出现 “滞流区”（拐角处），或因固化时热收缩差异产生内应力（厚薄不均处），进而出现开裂。脱模斜度不足（如小于 1°）会导致浇注体与模具壁的接触面积过大，脱模时易出现边缘破损；斜度过大则会影响成品的尺寸精度。

　　模具尺寸精度与密封性：模具的型腔尺寸精度（如公差等级、形位公差）直接决定成品尺寸：精度不足会导致成品超差，无法满足装配需求。模具的密封性能（如分型面的密封槽、螺栓紧固力度）若不佳，会导致真空浇注过程中漏气，使空气进入型腔，形成气泡。此外，模具若存在变形（如长期使用后型腔翘曲），会导致树脂填充不均，成品出现厚薄偏差。
