HP-RTM 复合材料成型工艺详解

　　HP-RTM（High Pressure Resin Transfer Molding，高压树脂传递模塑）是一种先进的复合材料成型技术，属于 RTM 工艺的升级版本。它通过高压注射将低粘度树脂快速、均匀地注入预铺有增强材料（如碳纤维、玻璃纤维）的密闭模具型腔中，经固化后形成高精度、高性能的复合材料制品。该工艺在航空航天、汽车制造、轨道交通等对材料性能和生产效率要求极高的领域应用广泛。

　　一、HP-RTM 工艺的核心原理与关键特征

　　1. 核心原理

　　HP-RTM 的本质是 “高压驱动树脂浸渍增强体”：模具闭合后形成密闭型腔，增强材料（通常为预成型体，如碳纤维织物、短切纤维毡）预先铺覆在型腔指定位置；树脂系统（树脂 + 固化剂等）在高压（通常 5-20MPa）作用下，通过注射口快速注入型腔，在压力作用下充分渗透增强材料的纤维间隙，排出型腔中的空气；随后通过加热或常温固化，树脂与增强体结合形成致密、高强度的复合材料构件。

　　2. 关键工艺特征

　　与传统 RTM（低压 RTM，注射压力通常 < 5MPa）相比，HP-RTM 的核心优势体现在以下 4 点：

　　高压注射：注射压力高（5-20MPa），树脂流动速度快（可达传统 RTM 的 3-5 倍），大幅缩短树脂填充时间（通常仅需几十秒至几分钟），提升生产效率。

　　低粘度树脂：需搭配专用低粘度树脂（粘度通常 < 500mPa・s），确保在高压下快速渗透增强体，避免纤维变形或树脂滞留。

　　高精度模具：采用高强度金属模具（如钢模、铝合金模），模具公差控制严格（通常 ±0.1mm），可实现制品的复杂结构（如薄壁、筋条、孔位）和高精度尺寸。

　　快速固化：树脂系统多为快速固化型（固化时间通常 < 30 分钟，部分体系可 < 10 分钟），配合模具加热系统，满足批量生产需求。

　　二、HP-RTM 工艺的核心流程

　　HP-RTM 工艺可分为预处理、注射成型、后处理三大阶段，具体步骤如下：

　　1. 预处理阶段（工艺准备）

　　该阶段是保证制品质量的基础，核心是确保模具、增强体、树脂系统的状态符合工艺要求：

　　模具清洁与预热：

　　清洁模具型腔，去除残留树脂、杂质，避免影响制品表面质量；

　　通过模具自带的加热系统（如内置加热管、热油循环）将模具温度预热至设定值（通常 40-120℃，根据树脂固化特性调整），确保树脂注入后快速反应。

　　增强体预成型与铺覆：

　　将增强材料（如碳纤维织物、玻璃纤维毡）根据制品结构需求，通过裁剪、拼接、预成型（如热压预成型）制成与模具型腔匹配的 “预成型体”，确保纤维方向、铺层顺序符合力学性能要求；

　　将预成型体放入模具型腔的指定位置，必要时通过定位销、真空吸附固定，防止树脂注入时纤维移位。

　　树脂系统配置：

　　按比例混合树脂（如环氧树脂、乙烯基酯树脂）、固化剂、促进剂（可选）、助剂（如消泡剂、色浆），通过搅拌或静态混合器确保均匀混合；

　　混合后的树脂需在 “适用期”（树脂凝胶前的可操作时间）内完成注射，避免树脂提前固化导致堵管。

　　2. 注射成型阶段（核心工序）

　　该阶段是树脂填充与初步固化的关键，需严格控制压力、温度、时间参数：

　　模具闭合与密封：

　　合模机驱动动模与定模闭合，施加合模力（需大于树脂注射压力，防止模具被撑开），确保模具型腔完全密封，避免树脂泄漏。

　　高压注射与排气：

　　注射泵启动，将混合好的树脂以设定压力（5-20MPa）、流量注入模具型腔；

　　树脂在高压下快速填充型腔，推动型腔中的空气从排气口排出（排气口需设置在型腔最高处或树脂最后到达的位置），避免制品产生气泡缺陷；

　　注射过程中通过压力传感器、流量传感器实时监控树脂填充状态，当排气口有树脂溢出时，判定填充完成，关闭注射阀。

　　保压固化：

　　填充完成后，保持模具内压力（通常为注射压力的 80%-90%）进入保压阶段，持续时间 5-30 分钟；

　　保压的目的是：① 确保树脂充分渗透增强体纤维间隙，减少孔隙率；② 补偿树脂固化过程中的体积收缩，避免制品出现缩痕、凹陷。

　　3. 后处理阶段（制品完善）

　　该阶段主要是提升制品性能与外观，去除多余材料：

　　脱模：

　　保压固化完成后，合模机驱动模具开模，通过顶出机构将制品从型腔中取出；

　　脱模时需控制开模速度，避免制品因应力集中导致开裂。

　　二次固化（可选）：

　　若树脂在模具内仅完成 “初步固化”（制品具备一定强度但未完全交联），需将制品放入烘箱中进行 “二次固化”，在更高温度（如 120-180℃）下保温一段时间（1-4 小时），确保树脂完全交联，提升制品力学性能（如强度、耐热性）。

　　修整与检测：

　　去除制品表面的溢料（如飞边、浇口残留），通过打磨、切割、钻孔等加工实现最终尺寸精度；

　　对制品进行质量检测：① 外观检测（检查表面是否有气泡、裂纹、缺料）；② 无损检测（如超声检测、X 射线检测，检查内部是否有孔隙、纤维褶皱）；③ 力学性能检测（如拉伸强度、弯曲强度测试，验证性能是否达标）。

　　三、HP-RTM 工艺的关键设备

　　HP-RTM 的实现依赖于一套集成化的设备系统，核心设备包括以下几类：

　　液压机：提供合模力，确保模具闭合密封，驱动模具开合。合模力：通常 100-10000kN（根据制品尺寸调整）；开合模速度：0.1-0.5m/s。

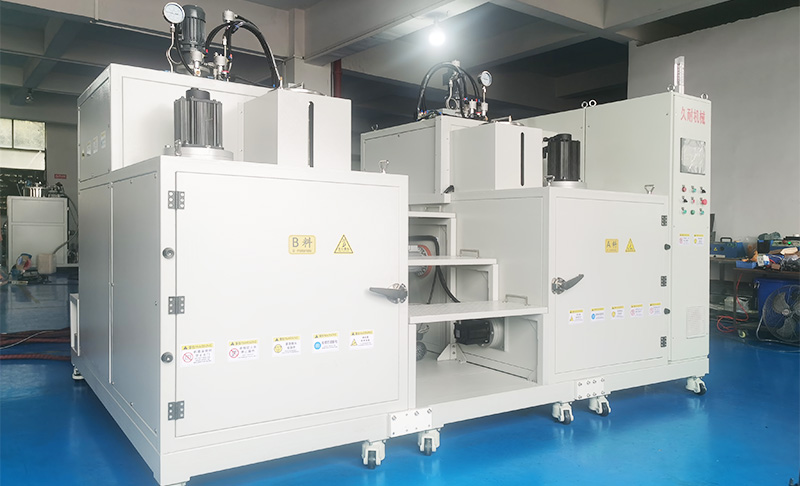

　　高压注射机：混合树脂与固化剂，以高压、稳定流量将树脂注入模具。注射压力：5-20MPa；注射流量：0.1-5L/min；混合比例精度：±1%（树脂与固化剂比例）。

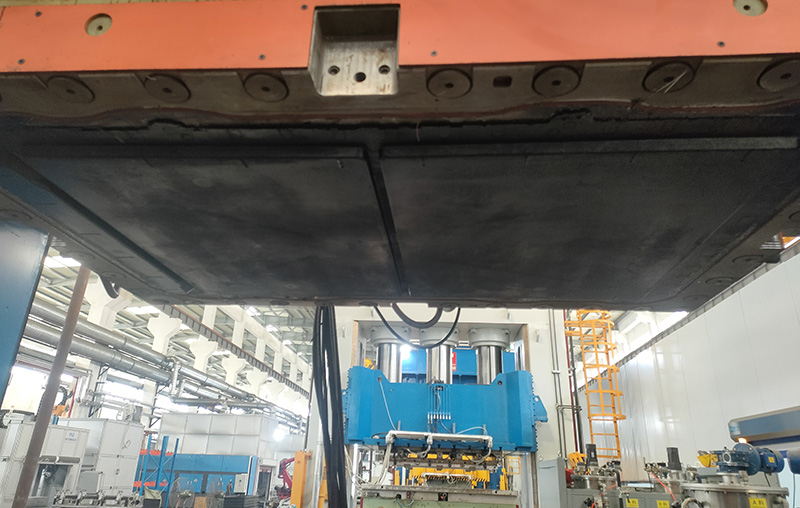

　　模具系统：模具材质：P20 钢、H13 钢（耐高温、高强度）；加热方式：电加热 / 热油循环；温度控制精度：±2℃。

　　四、HP-RTM 工艺的优势与局限性

　　1. 核心优势

　　制品性能优异：高压下树脂渗透充分，制品孔隙率极低（通常 < 1%），纤维体积含量高（可达 55%-65%），力学性能（强度、刚度、耐疲劳性）远超传统复合材料成型工艺（如手糊、喷射）。

　　生产效率高：高压注射缩短填充时间，快速固化树脂减少成型周期，单模周期可控制在 10-60 分钟，适合批量生产（如汽车轻量化构件的量产）。

　　制品精度高：高精度模具保证制品尺寸公差小（±0.1mm），表面质量好（可实现 A 级表面，无需后续大量打磨），可直接成型复杂结构（如集成筋条、预埋件）。

　　材料利用率高：增强体预成型后精准铺覆，树脂计量精确，几乎无废料产生（材料利用率 > 95%），降低生产成本。

　　2. 主要局限性

　　设备投资高：高压注射系统、高精度模具、合模机等设备成本昂贵，初期投资通常需数百万元至数千万元，适合大规模生产场景，中小批量生产经济性较差。

　　模具设计复杂：需合理设计浇口位置、排气口布局、加热通道，避免树脂流动不均或气泡残留，模具开发周期长（通常 3-6 个月）、成本高。

　　树脂与增强体受限：需使用低粘度、快速固化的专用树脂（如改性环氧树脂），增强体需预成型（无法直接使用松散纤维），材料选择范围相对较窄。

　　工艺参数敏感：注射压力、温度、保压时间等参数对制品质量影响极大，需通过大量试验优化参数，工艺调试难度较高。

　　五、HP-RTM 工艺的典型应用领域

　　HP-RTM 凭借 “高性能 + 高效率” 的特点，在多个高端制造领域实现规模化应用：

　　汽车工业：核心应用为轻量化构件，如碳纤维车身框架、车门模块、底盘横梁、电池包壳体等（例如宝马 i3 的车身构件、蔚来 ET7 的碳纤维复合材料部件），可降低车身重量 30%-50%，提升续航里程与操控性能。

　　航空航天：用于制造飞机次承力构件（如机舱内饰件、发动机短舱、尾翼部件），以及卫星、火箭的轻量化结构件，要求制品具备高比强度、耐极端环境（高低温、真空）性能。

　　轨道交通：用于高铁、地铁的座椅框架、内饰板、车体轻量化构件，降低列车自重，减少能耗与轨道磨损。

　　新能源领域：用于风电叶片的局部高强度部件（如叶根、叶柄），以及氢能储氢罐的复合材料壳体，提升结构强度与耐腐蚀性。

　　六、HP-RTM 工艺的发展趋势

　　工艺集成化：与预浸料成型（Prepreg）、缠绕成型等工艺结合，开发 “HP-RTM+” 复合工艺，实现更复杂构件的一体化成型（如集成多种材料、多种结构的构件）。

　　材料创新：研发更低粘度、更快固化、更高耐热性的树脂系统（如生物基树脂、热塑性树脂），以及更易预成型、低成本的增强材料（如连续纤维增强热塑性复合材料），拓宽应用范围。

　　智能化升级：引入 AI 算法优化工艺参数（如通过机器学习预测树脂填充路径，减少调试时间），搭配数字孪生技术实现模具、设备、工艺的全流程数字化监控，提升产品一致性。

　　成本降低：开发低成本模具材料（如复合材料模具）、简化模具结构，以及小型化、模块化的 HP-RTM 设备，满足中小批量生产需求，推动工艺向更多行业普及。

　　综上，HP-RTM 是复合材料成型领域的 “高性能 + 高效率” 代表工艺，其核心竞争力在于平衡了制品性能与量产需求，未来随着材料、设备、智能化技术的进步，将在更多高端制造领域发挥关键作用。
