环氧树脂浇注工艺方法

　　环氧树脂因优异的绝缘性、力学性能与耐腐蚀性，被广泛应用于电子灌封、复合材料成型、精密构件制造等领域。其浇注工艺需围绕 “材料适配、参数精准、缺陷控制” 核心目标，结合应用场景（实验室研发 / 工业量产）、制品要求（精度 / 尺寸）差异，形成标准化流程与差异化调整方案，具体方法如下：

　　一、工艺前期准备：奠定浇注基础

　　前期准备是避免后期缺陷（如气泡、固化不均）的关键，需覆盖材料、设备、模具三大核心要素，具体步骤如下：

　　材料预处理：保障树脂体系稳定性

　　环氧树脂选择与预处理：根据制品需求选用适配型号（如低粘度 E-51 用于精密灌封，高粘度 E-44 用于结构件），若树脂因储存温度过低出现结晶，需在 40-60℃烘箱中缓慢融化（避免超过 60℃导致性能衰减），并搅拌至均匀无颗粒；若树脂粘度较高（如常温下＞3000mPa・s），可预热至 30-50℃降低粘度，便于后续混合与除泡。

　　固化剂与助剂配比：按树脂与固化剂的理论配比（如 E-51 + 聚酰胺 650，质量比通常为 100:40-50）精确称量，误差需控制在 ±1% 以内（配比偏差会导致固化不完全或固化过快）；若需提升性能，可加入 1%-3% 的偶联剂（如 KH-560，增强树脂与模具 / 填料附着力）、0.5%-1% 的消泡剂（如 BYK-066N，辅助除泡），助剂需缓慢加入并搅拌均匀。

　　填料预处理（按需添加）：若需提升制品强度 / 导热性（如电子散热构件），可加入石英粉、氧化铝粉等填料，需先在 100-120℃烘箱中干燥 2-4 小时（去除填料表面吸附的水分，避免混合后产生气泡），冷却后过 80-120 目筛，确保无团聚颗粒。

　　设备与模具准备：保障工艺可行性

　　设备检查：根据工艺类型（常压 / 真空）检查设备状态 —— 常压浇注需确认搅拌器（转速 0-1000r/min 可调）、浇注漏斗（内壁光滑无残留）、烘箱（控温精度 ±2℃）；真空浇注需额外检查真空系统（真空泵极限真空度≥-0.098MPa，真空表读数准确）、真空腔体（密封性能良好，无漏气点）、控温模块（预热 / 固化温度可稳定维持）。

　　模具处理：模具材质需适配环氧树脂（如钢模用于量产件，硅胶模用于异形件），首先清理模具内壁残留的旧树脂（可用丙酮或专用脱膜剂擦拭），再均匀涂抹脱模剂（如硅基脱模剂，薄涂 1-2 层，避免过厚导致制品表面缺陷）；若模具存在细小缝隙（如拼接处），需用耐高温密封胶封堵，防止浇注时树脂渗漏。

　　二、核心浇注工艺：分场景实现精准成型

　　根据制品精度要求与产量规模，环氧树脂浇注工艺主要分为常压浇注（适用于低精度、大尺寸、量产件）与真空浇注（适用于高精度、无气泡、精密件）两大类，具体流程与控制要点差异如下：

　　（一）常压浇注工艺：低成本、高效率，适配常规需求

　　常压浇注无需真空环境，操作简单、设备投入低，适合尺寸较大（如＞500mm 的柜体绝缘子）、对气泡容忍度较高（如非关键结构件）的制品，核心流程如下：

　　树脂体系混合：将预处理后的环氧树脂倒入搅拌桶，开启搅拌器（转速 300-500r/min），缓慢加入固化剂（若有填料 / 助剂，需分批次加入，避免团聚），搅拌 10-15 分钟，期间需控制搅拌速度（过快易卷入空气产生气泡），搅拌后静置 5-10 分钟，让表面浮泡自然消散。

　　浇注操作：将模具固定在水平工作台上（避免倾斜导致制品壁厚不均），采用 “低流速、沿模具壁浇注” 方式 —— 将混合后的树脂缓慢倒入模具进料口，流速控制在 50-100mL/min（流速过快易冲击模具底部产生气泡），浇注至模具容积的 95%-98%（预留固化收缩空间），若模具结构复杂（如多腔体、深孔），可分 2-3 次浇注，每次间隔 5-10 分钟，让树脂充分填充缝隙。

　　初步除泡（可选）：若制品对气泡有一定要求，可在浇注后将模具放入振动台（频率 50-100Hz），振动 5-10 分钟（通过振动让微小气泡上浮至表面），或用热风枪（温度 50-60℃）轻吹制品表面，加速气泡逸出。

　　固化处理：根据固化剂类型确定固化参数 —— 胺类固化剂（如聚酰胺）通常采用 “常温预固化（25℃，4-6 小时）+ 中温完全固化（60-80℃，2-4 小时）”；酸酐类固化剂需 “中温固化（80-100℃，4-6 小时）+ 高温后固化（120-150℃，1-2 小时）”，固化过程中需避免温度骤升（如升温速率≤5℃/min），防止制品因内应力开裂。

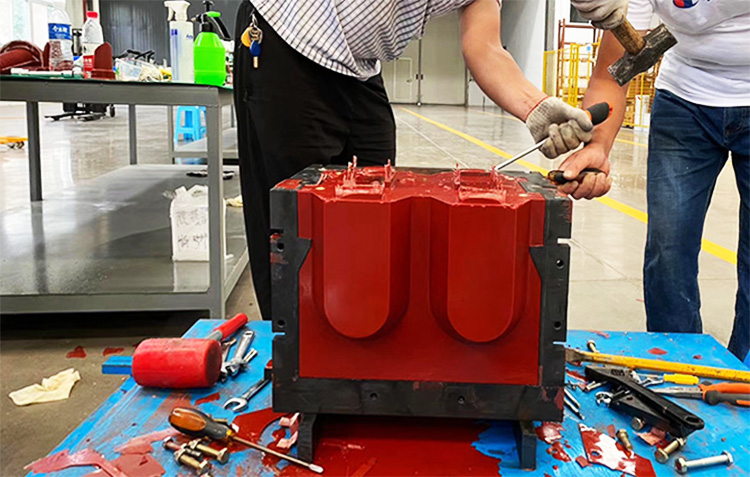

　　脱模与后处理：固化完成后，待模具冷却至常温（或 40℃以下），缓慢拆卸模具（避免暴力脱模导致制品破损）；对制品表面的毛边、溢料，用砂纸（800-1200 目）打磨平整，若需进一步提升表面精度，可进行喷漆或抛光处理。

　　（二）真空浇注工艺：高精度、无缺陷，适配精密需求

　　真空浇注通过负压环境强制排出气泡，适合电子灌封件（如变压器、传感器）、实验室小批量样品、高精度复合材料制品（气泡率需＜0.1%），流程在常压工艺基础上增加真空控制环节，具体如下：

　　树脂体系预除泡：将混合均匀的树脂体系（树脂 + 固化剂 + 助剂 / 填料）倒入真空除泡罐，关闭罐门后开启真空泵，抽至真空度 - 0.095MPa 至 - 0.098MPa，维持 15-30 分钟（根据树脂粘度调整，高粘度树脂需延长至 30-45 分钟），期间观察罐内气泡变化，待气泡完全消散后关闭真空泵，准备浇注。

　　模具与真空腔体准备：将预处理后的模具放入真空浇注腔体，关闭腔体门，开启真空泵抽真空，使腔体内真空度达到 - 0.095MPa 以上，维持 5-10 分钟（排除模具内部及腔体残留空气），期间用真空计实时监测，确保无漏气（真空度下降速率需＜0.005MPa/h）。

　　真空下浇注：通过腔体上的进料口（带密封阀门），将预除泡后的树脂缓慢注入模具，浇注过程中保持腔体内真空度稳定（避免中途破真空导致空气进入）；若模具深腔或复杂，可开启腔体振动功能（频率 30-50Hz），辅助树脂填充，浇注完成后继续维持真空 5-10 分钟，确保残留气泡完全排出。

　　固化与脱模：真空维持结束后，可选择 “真空下预固化（适用于对气泡极敏感的制品，如高压绝缘件）” 或 “破真空后常规固化”—— 真空下预固化需将腔体温度升至 40-60℃，维持 1-2 小时，再破真空转入常规固化；脱模与后处理流程同常压工艺，但因真空浇注成品合格率高（通常＞98%），后处理仅需简单打磨，无需修补气泡缺陷。

　　三、关键工艺参数控制：规避常见缺陷

　　无论采用哪种工艺，参数偏差都是导致缺陷（气泡、开裂、固化不均）的主要原因，需重点控制以下核心参数：

　　粘度控制：树脂混合体系的粘度直接影响填充性与除泡效果，常温下需控制在 500-2000mPa・s（可通过预热调整，每升高 10℃，粘度约降低 30%），粘度过高易导致填充不充分，过低可能导致流挂（异形模具）。

　　真空度控制（真空浇注）：抽真空分 “低真空阶段（-0.05 至 - 0.08MPa，排除大量空气，避免树脂飞溅）” 与 “高真空阶段（-0.095 至 - 0.098MPa，排除微小气泡）”，不可直接抽高真空（易导致树脂中的小分子挥发物过度流失，影响固化性能）。

　　固化温度与时间：需严格遵循 “阶梯升温” 原则，升温速率≤5℃/min，固化时间需比理论完全固化时间延长 10%-20%（如理论固化 4 小时，实际控制 4.5-5 小时），避免因固化不完全导致制品强度不足、表面发粘。

　　模具温度：浇注时模具温度需与树脂温度接近（温差≤10℃），若模具温度过低，树脂接触模具壁后快速降温，粘度骤升，易形成 “冷隔层”（制品内部分层）；模具温度过高（超过树脂凝胶温度），树脂易提前凝胶，导致填充中断。

　　四、常见缺陷处理：针对性优化方案

　　在浇注过程中，需根据出现的缺陷及时调整工艺，常见问题与解决方法如下：

　　气泡缺陷：若制品内部出现气泡，常压工艺需增加搅拌后静置时间、提高振动频率；真空工艺需检查真空系统是否漏气、延长高真空维持时间，同时确保填料干燥彻底（水分会在浇注后蒸发产生气泡）。

　　固化不均：若制品局部发粘或强度不足，需检查固化剂配比（是否少加）、固化温度（是否达到设定值），可通过延长固化时间、提高后固化温度（如从 80℃升至 100℃）弥补。

　　填充不充分：若模具角落或深孔未填满，需降低树脂粘度（适当预热）、减慢浇注流速（让树脂充分渗透），真空工艺可适当提高腔体振动频率，辅助树脂流动。

　　制品开裂：若脱模后出现裂纹，需优化固化升温速率（降低至 3℃/min 以下）、延长冷却时间（避免模具骤冷），同时检查模具是否存在应力集中点（如尖锐拐角，可通过打磨圆角优化）。

　　五、工艺应用场景延伸

　　环氧树脂浇注工艺的选择需与应用场景深度匹配：

　　实验室研发场景：多采用小型真空浇注设备（腔体容积 0.1-0.5m³），侧重 “小批量、多批次、参数可调”，可灵活调整树脂配比、固化参数，适配样品测试需求；

　　电子灌封场景：需采用真空浇注工艺，确保制品无气泡（避免绝缘性能下降），且固化后硬度适中（如邵氏 D 硬度 70-80），便于后续器件组装；

　　工业结构件场景：若制品尺寸大（如＞1m 的风电绝缘子）、产量高，可采用 “常压浇注 + 分段固化” 工艺，搭配自动化浇注线（如螺杆式浇注泵），平衡效率与成本。

　　综上，环氧树脂浇注工艺是 “材料特性、设备参数、操作精度” 的协同过程，需在前期充分准备、中期精准控制、后期缺陷优化的基础上，结合实际需求选择常压或真空方案，才能实现 “高质量、高稳定性” 的制品成型。
