树脂真空浇注工艺原理

　　树脂真空浇注工艺是一种利用真空环境排除气泡、保障材料均匀填充的精密成型技术，核心是通过构建负压空间，解决树脂类材料（如环氧树脂、聚氨酯树脂、有机硅树脂等）在浇注过程中易卷入空气、填充不均的问题，最终制备出无气泡、密度均匀、力学性能稳定的制品或实验样品，广泛应用于电子灌封、复合材料成型、实验室样品制备等领域。其工艺原理可从 “核心目标→关键环节作用机制→材料适配逻辑” 三方面展开解析：

　　一、工艺核心目标：破解树脂浇注的天然痛点

　　树脂类材料（尤其是液态树脂）在常规常压浇注时，易因以下问题影响成品质量：

　　气泡残留：液态树脂流动过程中会卷入空气，或材料本身含有的微量气泡（如树脂与固化剂混合时产生的气泡），若无法排出，会导致成品内部出现空洞，降低力学强度、绝缘性能（针对电子灌封场景）；

　　填充不完整：对于结构复杂、细小缝隙的模具或工件（如电子元件的精密灌封腔），常压下树脂流动性不足，难以完全填充角落，形成缺料、缩孔；

　　密度不均：气泡或填充间隙会导致成品局部密度差异，影响性能一致性（如复合材料的强度分布、灌封件的导热均匀性）。

　　而真空浇注工艺的核心目标，正是通过负压环境强化气泡排出、提升树脂流动性，从根本上解决上述问题，实现 “无气泡、全填充、高均匀” 的浇注效果。

　　二、关键工艺环节的原理的作用机制

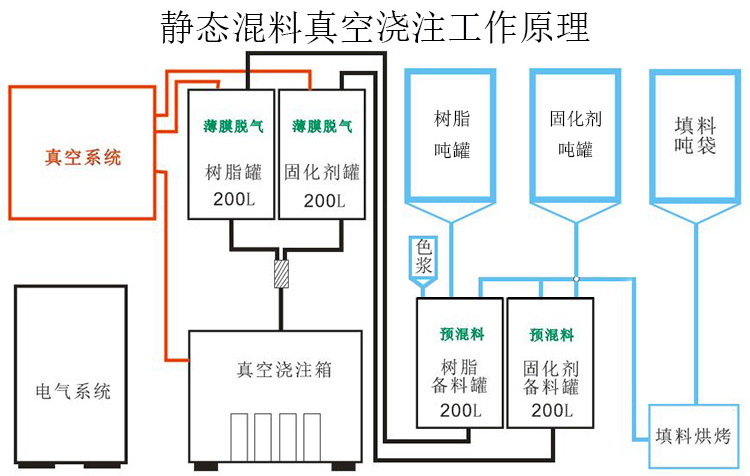

　　完整的树脂真空浇注工艺通常包括 “材料预处理→真空环境构建→浇注填充→固化成型” 四大环节，每个环节的原理均围绕 “保障质量” 设计，具体如下：

　　1. 材料预处理：为真空浇注奠定基础

　　在进入真空环境前，需对树脂及配套材料（固化剂、填料等）进行预处理，核心原理是 “提前减少初始气泡，降低真空阶段的除泡压力”：

　　树脂预热：根据树脂类型（如环氧树脂通常预热至 40-60℃），通过控温装置加热树脂，降低其粘度（粘度与温度成反比，温度升高可使树脂流动性提升 30%-50%），让材料更易流动、气泡更易上浮；

　　预混合除泡：若需混合树脂与固化剂、填料，会先在低速搅拌下混合（避免高速搅拌卷入新空气），部分工艺还会先进行 “预真空” 处理（低真空度下初步除泡），减少混合过程中产生的气泡，为后续真空浇注 “减负”。

　　2. 真空环境构建：核心除泡与助流机制

　　这是真空浇注工艺的 “灵魂环节”，通过真空泵将浇注腔体（或模具所在空间）内的气压降至 **-0.08MPa 至 - 0.098MPa 的高真空状态 **（具体真空度根据树脂粘度调整，粘度越高需真空度越高），其作用原理可分为两点：

　　气泡强制排出：根据 “气压差驱动气泡迁移” 原理，真空环境下，树脂内部的气泡会因内外气压差（气泡内部为常压，外部为负压）迅速膨胀、上浮，最终破裂并被真空泵抽出。例如，树脂中直径 10μm 的微小气泡，在 - 0.095MPa 真空度下，体积可膨胀约 10 倍，浮力大幅提升，仅需 3-5 分钟即可完全排出；

　　提升树脂流动性与填充性：负压环境会消除 “空气阻力” 对树脂流动的阻碍 —— 常压下，模具内的空气会形成 “气压屏障”，阻碍树脂填充；而真空状态下，模具内无空气阻力，树脂可在自身重力或轻微压力（如低压浇注泵）作用下，快速、均匀地填充至模具的每个角落，包括 0.1mm 的细小缝隙，避免缺料问题。

　　3. 浇注填充：真空下的精准成型控制

　　在真空环境稳定后（通常需维持真空度 1-2 分钟，确保腔体无残留空气），开始将预处理后的树脂注入模具，其原理是 “在负压保护下实现无干扰填充”：

　　浇注过程中，真空系统持续运行，避免外部空气重新进入腔体；

　　针对不同模具结构，可通过 “分步浇注”（先填充底部，再缓慢填充上部）或 “低压辅助浇注”（轻微加压推动树脂流动），进一步保障填充均匀性，尤其适配复杂结构制品（如带有多个引脚的电子元件灌封模具）。

　　4. 固化成型：维持质量的最终保障

　　树脂完全填充模具后，需根据树脂特性进行固化（热固化或常温固化），部分工艺会在真空环境下完成初步固化（如前 30 分钟维持真空），原理是 “防止固化初期气泡重新生成”：

　　树脂固化过程中会伴随轻微化学反应，可能产生微量气体（如小分子挥发物），真空环境可及时将这些气体抽出，避免在固化后形成新的气泡；

　　初步固化后（树脂达到凝胶状态，不再流动），可解除真空，转入常规固化环境（如恒温烘箱），确保制品完全固化，保障力学性能与稳定性。

　　三、材料适配逻辑：不同树脂的工艺原理差异

　　真空浇注工艺并非 “通用模板”，需根据树脂的粘度、固化特性调整参数，其适配原理体现为 “工艺参数与材料特性的匹配”：

　　低粘度树脂（如有机硅树脂，粘度 500-1000mPa・s）：真空度可稍低（-0.08 至 - 0.09MPa），除泡时间较短（2-3 分钟），因材料流动性好，气泡易排出，浇注速度可更快；

　　中高粘度树脂（如环氧树脂 + 填料，粘度 5000-10000mPa・s）：需更高真空度（-0.095 至 - 0.098MPa）、更长除泡时间（5-8 分钟），且需提前预热（50-60℃）降低粘度，避免因材料流动慢导致气泡滞留；

　　快固化树脂（如某些聚氨酯树脂，凝胶时间＜30 分钟）：需缩短真空浇注总时长，通常采用 “预真空除泡 + 快速填充” 流程，避免树脂在真空阶段提前固化，影响填充效果。

　　综上，树脂真空浇注工艺的本质是 “利用负压环境优化树脂的流动与排气特性”，通过精准控制每个环节的参数（真空度、温度、时间），适配不同树脂的特性，最终实现高质量的浇注成型，是解决精密制品、实验样品制备中 “气泡、填充、均匀性” 问题的核心技术。
