RTM成型工艺流程

　　RTM（Resin Transfer Molding，树脂传递模塑）成型工艺是复合材料（树脂 + 增强纤维）闭环成型的核心流程，需通过 “模具准备 - 纤维铺层 - 合模 - 树脂注射 - 固化 - 脱模” 6 大核心步骤，实现复杂、高性能构件的批量生产，适用于风电叶片、航空航天部件、汽车结构件等场景。

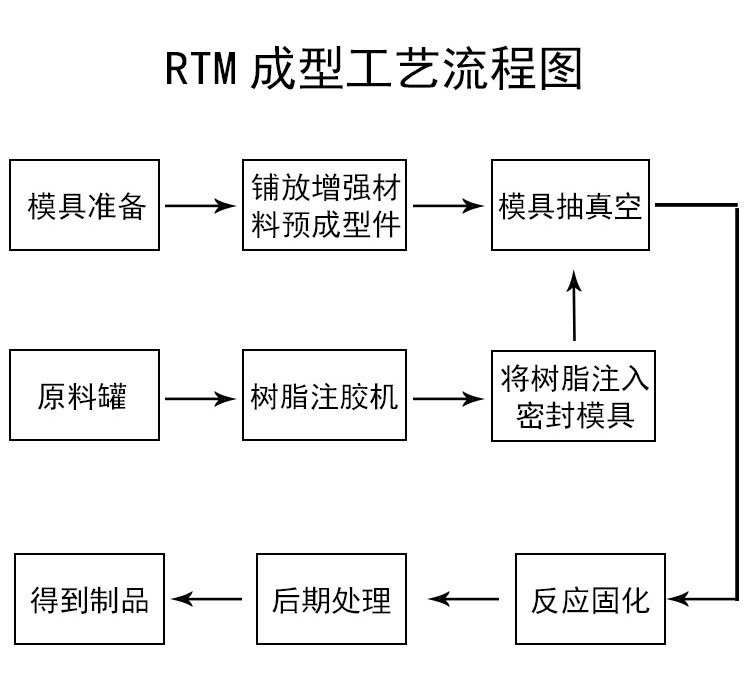

　　完整工艺流程（6 步核心流程）

　　1. 前期准备：模具与原料预处理

　　模具清理与涂覆：清洁模具型腔（去除残留树脂、杂质），确保表面光滑；在型腔内壁均匀喷涂脱模剂（如硅基、氟基脱模剂），或铺设脱模膜，防止成型后构件与模具粘连，保证脱模顺利。

　　模具预热（可选）：若树脂黏度较高或需缩短固化时间，通过模具自带的温控系统（如加热管、导热油通道），将模具预热至设定温度（通常 30-60℃，需匹配树脂体系特性）。

　　原料准备：按配方准备双组分树脂（树脂基体 + 固化剂），确保两组分在料罐中充分搅拌均匀，且温度稳定（部分树脂需预热降低黏度，提升流动性）。

　　2. 增强材料铺层：型腔铺放预成型体

　　将裁剪好的增强材料（如玻璃纤维布、碳纤维布、芳纶纤维毡，或预成型的纤维骨架）按设计方向（如 0°/90° 交叉铺层，提升特定方向力学性能）铺放在模具下型腔中。

　　关键操作：确保纤维铺层无褶皱、无错位，覆盖型腔所有区域；若构件有加强筋、孔位等复杂结构，需通过定位销、胶带固定纤维，避免注射时纤维移位。

　　（可选）放置预埋件：若构件需安装金属接头、螺栓等预埋件，在铺层后精准固定于模具预设位置，确保成型后预埋件位置准确。

　　3. 合模与密封：构建闭环型腔

　　合上模具上模，通过液压或机械锁模装置（如锁模油缸、螺栓）将模具紧密闭合，确保合模压力均匀（通常 0.5-2MPa）。

　　密封检查：重点检查模具分型面、进料口、排气口的密封状态（可使用密封胶条辅助密封），防止注射时树脂从缝隙泄漏，导致原料浪费或构件缺陷。

　　4. 树脂注射：高压浸润纤维

　　连接注射系统：将 RTM 注射机的注射枪与模具进料口密封对接，确保无漏气；打开模具排气口（通常位于型腔最高处或纤维堆积区域），便于排出型腔内的空气。

　　启动注射程序：注射机按预设参数（压力 0.5-5MPa、流量根据构件大小调整），将双组分树脂（已精准混合）高压注入模具型腔。

　　浸润监控：树脂在压力作用下沿型腔扩散，逐步浸润增强纤维的间隙；通过排气口观察，当排出的树脂无气泡、呈连续均匀状态时，说明纤维已完全浸润，关闭排气口。

　　保压阶段：关闭排气口后，保持注射压力（通常为注射压力的 80%-90%）5-15 分钟，确保树脂充分填充纤维间隙，补偿树脂固化过程中的体积收缩。

　　5. 固化成型：树脂交联固化

　　固化控制：通过模具温控系统加热（或常温固化，取决于树脂类型），将模具温度升至固化温度（如环氧树脂通常 80-120℃），并保持设定时间（通常 30 分钟 - 2 小时，根据构件厚度和树脂固化特性调整）。

　　固化原理：树脂与固化剂在温度作用下发生交联反应，从液态转变为固态，将增强纤维紧密包裹，形成具有固定形状和力学性能的复合材料构件。

　　固化监测：通过模具压力传感器、温度传感器实时监控固化过程，避免温度过高导致树脂碳化，或温度过低导致固化不完全。

　　6. 脱模与后处理：构件修整

　　脱模操作：待固化完成后，先卸除锁模压力，打开模具上模，使用脱模工具（如顶出杆、撬棍，避免损伤构件）将成型构件从下型腔取出。

　　后处理：

　　去除飞边：修剪构件边缘因模具缝隙产生的树脂飞边（可用砂轮、刀具打磨）；

　　表面处理（可选）：若构件需提升表面精度，进行打磨、喷漆或涂层处理；

　　质量检测：通过目视检查（表面无气泡、裂纹）、超声检测（内部无空洞）或力学性能测试（拉伸、弯曲强度），筛选合格产品。

　　工艺核心控制要点

　　树脂黏度：需通过预热控制在 50-500mPa・s 范围内，黏度过高会导致浸润速度慢、纤维浸润不充分，过低可能导致流挂或模具泄漏。

　　注射压力与速度：压力过低易残留气泡，压力过高可能冲散纤维；速度需匹配纤维浸润速度，避免局部树脂堆积。

　　固化参数：严格控制固化温度和时间，固化不足会导致构件强度低、易变形，固化过度会使构件变脆。
