复合材料拉挤成型工艺简介

　　复合材料拉挤成型工艺（Pultrusion）是一种连续化、自动化的复合材料成型技术，核心通过 “牵引机构” 将增强材料（纤维）连续拉入树脂浸渍槽，充分浸润后经过加热模具固化定型，最终生产出截面形状固定、长度可无限延伸的复合材料型材（如管材、棒材、工字形 / 槽形型材等），广泛应用于建筑、交通、新能源等领域。

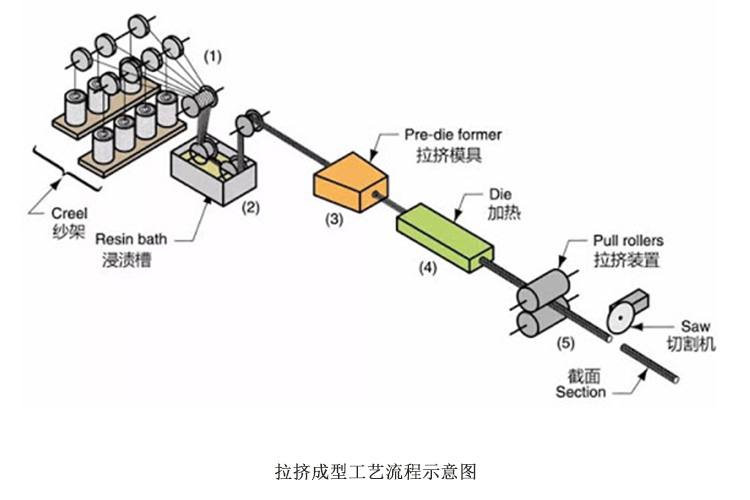

　　一、核心原理

　　拉挤工艺基于 “连续牵引 + 模内固化” 机制：利用牵引机提供的持续拉力，使纤维束 / 纤维布（增强相）依次完成 “放卷→树脂浸润→预成型→模内加热固化→牵引切割” 流程，最终形成截面均匀、力学性能稳定的长条状构件。其关键特点是成型过程连续，且产品性能（如强度、耐腐蚀性）主要由增强材料的类型和树脂体系决定。

　　二、关键工艺步骤（6 步核心流程）

　　增强材料放卷

　　将缠绕在纱架上的增强材料（如玻璃纤维纱、碳纤维纱、玄武岩纤维布等）按设计比例（如多束纱线平行排列）同步放出，部分场景需搭配 “毡类材料”（如短切毡）提升产品横向强度。

　　放卷过程需通过张力控制器保持稳定张力，避免纤维松弛或断裂，确保后续浸渍均匀。

　　树脂浸渍

　　放卷后的纤维束 / 纤维布进入浸渍槽，槽内装有液态树脂体系（如不饱和聚酯树脂、环氧树脂、乙烯基酯树脂，含固化剂、促进剂等助剂）。

　　纤维在浸渍槽内充分浸泡，通过 “导向辊” 或 “浸渍梳” 梳理，确保树脂均匀包裹每根纤维，排出纤维间隙内的空气，减少成品孔隙率。

　　预成型

　　浸润后的纤维束进入 “预成型模”（通常为橡胶或金属材质，截面形状接近最终产品，但尺寸略大），通过预成型模挤压去除多余树脂，初步调整纤维排布和截面形态，避免树脂流失或后续模具堵塞。

　　此步骤可减少进入固化模具的树脂量，降低模具清理成本，同时保证产品截面精度。

　　模内加热固化

　　预成型后的纤维 - 树脂复合体被牵引机拉入加热固化模具（通常为钢模，内部有与成品匹配的固定截面通道）。

　　模具通过电加热或热油加热分为多个温度区（如前段 “凝胶区”、中段 “固化区”、后段 “完全固化区”），温度梯度通常为 80~120℃（根据树脂类型调整），树脂在模内逐步完成 “凝胶→交联固化” 反应，形成刚性结构。

　　模具长度一般为 1~3 米，固化时间由牵引速度决定（通常 0.5~5 米 / 分钟），速度越快，模具需越长或温度越高。

　　连续牵引

　　固化后的复合材料型材被 “牵引机”（如履带式牵引机、夹钳式牵引机）持续拉出模具，牵引速度需与固化速度匹配：速度过慢会导致树脂过度固化、粘模；速度过快则固化不充分，产品易变形。

　　切割与后处理

　　牵引出的连续型材通过 “自动切割锯” 按设定长度（如 2 米、6 米）切断；

　　部分场景需进行后处理，如表面打磨（去除毛刺）、钻孔、涂装（提升耐候性）或端部处理（如加装金属接头），最终得到成品。

　　三、核心优势与局限性

　　优势

　　高效连续生产：可 24 小时不间断成型，生产速度快（0.5~5 米 / 分钟），适合大批量生产长型材，效率远高于手糊、RTM 等工艺。

　　产品性能稳定：截面尺寸精度高（误差通常 < 0.1mm），纤维含量可控（一般 50%~70%），且纤维沿长度方向定向排列，产品纵向强度（如拉伸、弯曲强度）优异。

　　成本可控：自动化程度高（可减少人工），材料利用率高（约 95% 以上，无废边），且模具寿命长（钢模可使用数万次），长期生产经济性好。

　　适用材料广：增强材料可灵活选择玻璃纤维、碳纤维、玄武岩纤维等；树脂体系可匹配不同需求（如耐腐、耐高温、阻燃），产品适配性强。

　　局限性

　　截面形状受限：仅能生产等截面型材，无法成型复杂曲面或变截面构件（如汽车异形件、风电叶片），适用场景集中在 “长条状、规则截面” 产品。

　　横向性能较弱：纤维主要沿长度方向（纵向）排列，产品横向（垂直于长度方向）强度和抗冲击性能较差，需通过添加横向增强材料（如短切毡）改善，但效果有限。

　　设备初期投资高：需配备专用的牵引机、加热模具、张力控制系统等，整套设备投资高于手糊工艺，适合规模化生产，小批量定制成本较高。

　　四、典型应用领域

　　建筑领域：玻璃钢门窗型材、电缆保护管、格栅板、采光板支撑梁。

　　交通领域：汽车用轻量化管材（如保险杠骨架）、高铁 / 地铁的绝缘支撑件、船舶用栏杆 / 扶手。

　　新能源领域：风电塔筒内部爬梯、光伏支架型材、电池包框架支撑件。

　　工业领域：化工厂用耐腐管道 / 棒材、冷却塔填料支撑梁、污水处理设备框架。
