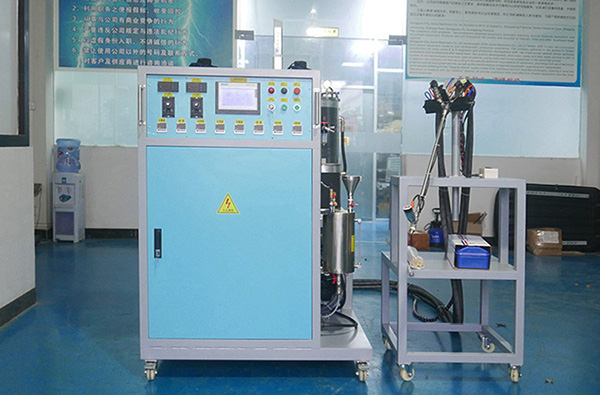

真空辅助RTM成型工艺

　　真空辅助 RTM 成型工艺（Vacuum Assisted Resin Transfer Molding，简称VARTM）是一种低成本、高效率的复合材料液态成型技术，核心通过真空负压驱动树脂浸润增强材料，替代传统 RTM 的高压注射，适用于大型、复杂或厚壁复合材料构件（如风电叶片、船舶甲板、汽车底盘部件等）的批量生产。

　　一、核心原理

　　VARTM 基于 “真空负压渗透” 机制，通过预先铺设增强材料（纤维布、毡等），利用真空将模具内空气抽出，再依靠负压差将树脂从储胶罐吸入模具腔，充分浸润纤维后固化成型，最终得到无气泡、高纤维含量的复合材料构件。

　　相比传统 RTM，其关键差异在于：无需高压设备，仅通过真空负压（通常 - 0.08~-0.1MPa）实现树脂流动，设备成本更低，且可成型更大尺寸的构件。

　　二、关键工艺步骤（6 步核心流程）

　　模具准备

　　选用刚性模具（金属、玻璃钢等），表面需打磨光滑并涂覆脱模剂，确保成型后构件易脱模；

　　根据构件形状，在模具内铺设导流网（辅助树脂快速扩散）和透气毡（引导空气排出，避免气泡残留）。

　　增强材料铺设

　　将裁剪好的增强材料（如碳纤维布、玻璃纤维毡）按设计方向（保证强度需求）逐层铺覆在模具内，可嵌入预埋件（如金属接头）；

　　铺设完成后，覆盖真空袋膜（高密封性薄膜），并使用密封胶条将膜体与模具边缘密封，形成封闭的 “模具 - 真空袋” 腔室。

　　真空系统连接与抽真空

　　在真空袋上预留接口，分别连接真空泵（抽气端）和树脂注胶口（连接储胶罐）；

　　启动真空泵，将腔室内空气抽出，使系统达到稳定真空状态（负压维持 - 0.09~-0.1MPa），持续抽真空 10~30 分钟，排除增强材料间隙内的空气，同时检查密封性（若真空度下降过快，需补封漏点）。

　　树脂注射与浸润

　　打开树脂注胶阀，利用真空负压差，将储胶罐中的树脂（如环氧树脂、不饱和聚酯树脂）吸入模具腔；

　　树脂沿导流网快速扩散，逐步浸润增强材料，过程中需控制注射速度（避免局部气泡产生），直至树脂从 “溢胶口”（预留的排气 / 溢胶通道）流出，确认纤维完全浸润后，关闭注胶阀和真空泵。

　　固化成型

　　根据树脂类型，选择常温固化或加热固化（如环氧树脂常需 60~80℃加热 2~4 小时）；

　　固化过程中需保持模具稳定，避免外力干扰，确保树脂充分交联，形成刚性结构。

　　脱模与后处理

　　固化完成后，拆除真空袋膜、导流网和透气毡，将构件从模具中脱出；

　　对构件进行边缘修剪、表面打磨、钻孔等后处理，必要时进行表面涂装，满足精度和外观需求。

　　三、核心优势与局限性

　　优势

　　成本低：无需高压注射设备和高强度模具，设备投资仅为传统 RTM 的 1/3~1/5；真空袋膜等耗材成本低，适合批量生产。

　　适用范围广：可成型大型 / 超大型构件（如 10 米以上风电叶片）、复杂曲面件或厚壁件（厚度可达 50mm 以上），灵活性高于传统 RTM。

　　性能稳定：真空环境下可减少气泡和孔隙率（通常孔隙率 < 1%），纤维含量高（可达 55%~70%），构件力学性能均匀。

　　环保性好：封闭腔室注射可减少树脂挥发（VOCs 排放低），且多余树脂可回收，材料利用率高（约 90% 以上）。

　　局限性

　　成型效率较低：树脂依赖负压流动，浸润速度慢，单个构件成型周期（含固化）通常需数小时，不适用于超高速量产（如汽车小件分钟级生产）。

　　对密封性要求高：真空袋膜或模具密封不良会导致负压失效，引发树脂浸润不充分或气泡缺陷，需严格控制密封工艺。

　　树脂选择受限：需使用低黏度树脂（通常 < 500mPa・s），否则难以在负压下流动，限制了部分高性能树脂的应用。

　　四、典型应用领域

　　新能源领域：风电叶片（玻璃纤维 / 碳纤维复合材料）、电池包上盖（轻量化复合材料）。

　　交通运输领域：船舶甲板 / 舱壁、房车车体、商用车底盘构件。

　　工业与基建领域：大型管道、储罐、桥梁加固构件、无人机机身。
