RTM注射机工作原理

　　RTM注射机是树脂传递模塑（Resin Transfer Molding）工艺的核心设备，其工作原理是通过精密控制系统将树脂和固化剂按比例混合后注入闭合模具，浸润增强材料并固化成型的闭模技术。主要工作流程与技术要点如下：

　　一、核心工作流程‌

　　预制件铺放‌

　　在闭合模具的型腔内精确铺放增强材料（如玻璃纤维、碳纤维织物），形成预成型体。增强材料需按制品力学性能需求定向排列。

　　树脂混合与计量‌

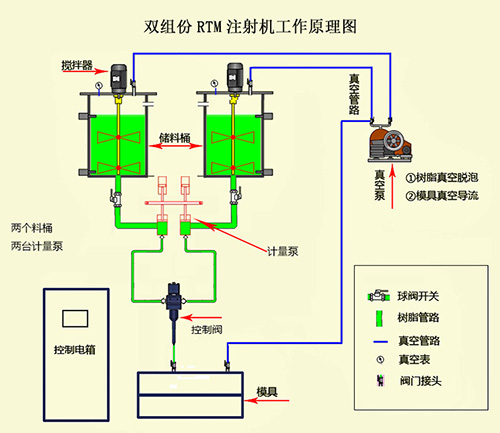

　　RTM注射机有两个储料罐，分别存储树脂和固化剂，通过伺服电机驱动的精密计量泵定量输出。系统可对原料加热、搅拌及真空脱泡，确保混合前原料状态稳定。

　　低压注入与浸润‌

　　树脂与固化剂经静态混合器均匀混合后，以低至中等压力（通常低于1MPa）注入模腔。树脂沿预设流道渗透预成型体，同时真空辅助系统排出气泡，实现完全浸润。

　　热固化成型‌

　　模具配备温控系统（模温机），加热至树脂固化所需温度（通常70℃以上），加速交联反应。温度均匀性直接影响制品机械性能和成型周期。

　　脱模与后处理‌

　　固化完成后开模取出制品，并进行修边、表面处理等工序。

　　二、关键技术特性‌

　　精密配比控制‌

　　伺服计量泵精度达±0.5%，确保树脂/固化剂比例严格符合工艺要求，避免固化缺陷。

　　闭模环保成型‌

　　全封闭操作减少苯乙烯挥发，符合环保标准，改善工作环境。

　　多工艺适应性‌

　　兼容RTM、真空辅助RTM（VARTM）、低压RTM（LRTM）等衍生工艺，通过调整参数满足不同复合材料生产需求。

　　三、工艺优势‌

　　高精度复杂部件‌：可制造含嵌件、加强筋的复杂结构件，尺寸稳定性优异。

　　中等批量效率‌：年产量可达20,000件，显著高于手糊工艺。

　　低原料损耗‌：闭模注射减少树脂浪费，降低生产成本。

　　四、典型应用领域‌

　　广泛应用于航空航天（飞机舱门）、汽车（车身部件）、风电（叶片腹板）等高强度复合材料部件制造。
