影响RTM成型工艺的因素有哪些

　　影响 RTM（树脂传递模塑）成型工艺的核心因素可分为材料特性、工艺参数、模具设计、设备性能四大类，这些因素直接决定树脂浸润效果、固化质量及最终制品性能，且相互关联、共同作用。

　　一、材料特性：工艺适配的基础

　　材料是 RTM 成型的核心输入，树脂与纤维增强材料的特性直接影响浸润效率和制品性能，是最基础的影响因素。

　　树脂体系特性

　　黏度：是关键指标。树脂黏度越低，流动性越好，越易快速浸润纤维；黏度过高会导致注射阻力大、浸润不充分，产生 “干斑” 缺陷。通常要求注射时树脂黏度控制在 50-500 mPa・s（25℃）。

　　凝胶时间与固化速度：凝胶时间需匹配注射 + 浸润总时长，过短会导致未浸润完就固化，过长则延长生产周期；固化速度需与模具温控适配，速度不均会引发制品内应力开裂。

　　反应活性：活性过高易导致局部放热集中，产生气泡或翘曲；活性过低则固化不彻底，制品强度不足。

　　纤维增强材料特性

　　渗透率：纤维织物的孔隙结构决定树脂浸润速度。渗透率低（如高致密碳纤维布）会延长注射时间，需提高注射压力适配；渗透率不均则导致树脂分布失衡。

　　铺层方式：铺层方向、层数及堆叠密度会影响局部孔隙率。铺层过密易形成 “死角”，导致树脂无法到达；铺层松散则可能因树脂过度渗透产生富树脂区。

　　材料类型：玻璃纤维性价比高、渗透率好，适合大众领域；碳纤维强度高但渗透率低，需优化工艺参数（如提高温度降黏）适配，避免损伤纤维。

　　二、工艺参数：成型过程的核心控制项

　　工艺参数是 RTM 成型的 “操作指南”，直接调控树脂流动与固化过程，需精准匹配材料与模具特性。

　　注射参数

　　注射压力：压力过低会导致浸润不充分，尤其复杂结构件易出现未填充区域；压力过高会冲散纤维铺层、损坏模具密封，或因树脂流速过快卷入气泡。通常控制在 0.1-1.5 MPa，需根据纤维渗透率动态调整。

　　注射速度：速度与压力需协同。速度过快易导致树脂 “前锋” 不稳定，形成气泡；速度过慢则延长浸润时间，可能因树脂提前凝胶导致缺陷。一般遵循 “低速启动 - 匀速推进 - 低压补胶” 原则。

　　温控参数

　　模具温度：决定树脂黏度与固化速度。温度升高可降低树脂黏度（如环氧树脂每升高 10℃，黏度约降低 50%），加速浸润；但温度过高会缩短凝胶时间，需平衡 “降黏” 与 “固化窗口”。

　　固化制度：需分阶段控制（如预热 - 恒温固化 - 降温脱模）。固化温度过低会导致固化不完全，制品强度不足；温度过高或升温过快会引发局部过热，导致制品翘曲、开裂。

　　真空度

　　模具抽真空可排出型腔内空气，减少气泡缺陷。真空度不足（如低于 - 0.09 MPa）会残留空气，形成气泡或针孔；真空度过高（如接近绝对真空）可能导致树脂组分挥发，影响性能。

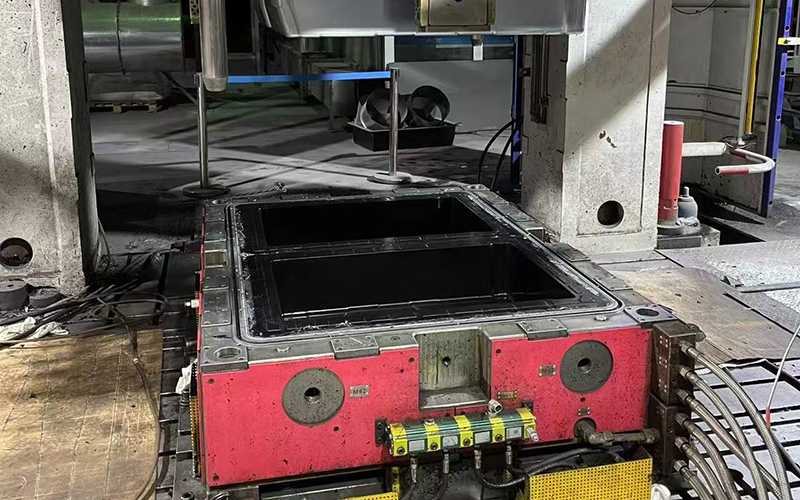

　　三、模具设计：成型效率与制品精度的保障

　　模具是 RTM 成型的 “容器”，其结构设计决定树脂流动路径与制品形状，直接影响成型效率与质量。

　　流道与进出口设计

　　流道布局：主、支流道的直径、长度需匹配树脂流动阻力。流道过细会增加阻力，导致压力损失；流道不均会使树脂 “前锋” 推进速度不一，形成未浸润区域。

　　进 / 出胶口位置：需遵循 “近远结合、对称分布” 原则。进胶口远离复杂结构（如筋条、嵌件）可避免局部冲击；出胶口需设置在 “流动末端”，确保空气完全排出，减少气泡。

　　模具结构与密封性

　　型腔结构：型腔表面光洁度影响制品表面质量（如 A 级面需模具粗糙度 Ra≤0.8 μm）；复杂结构（如深腔、薄壁）需预留足够 “流动空间”，避免树脂无法到达。

　　密封性：模具拼接处、进出口接口若密封不良，会导致树脂泄漏或空气渗入，既浪费材料又产生缺陷。通常需采用耐高温密封胶条，且定期检查磨损情况。

　　温控通道设计

　　温控通道需均匀分布在模具型腔周围，避免局部温度差异。通道间距过大（如超过 50 mm）会导致模具温度不均，引发固化速度差异，最终导致制品翘曲。

　　四、设备性能：工艺稳定的支撑条件

　　RTM 成型依赖专业设备，设备精度与稳定性决定工艺参数能否精准落地，避免因设备偏差导致缺陷。

　　注射系统

　　压力 / 流量控制精度：若注射泵压力波动超过 ±0.05 MPa，会导致树脂流速不稳定，影响浸润均匀性；流量控制偏差过大会延长或缩短注射时间，适配不了凝胶窗口。

　　温控系统

　　温度控制精度：模具温控器若温度波动超过 ±2℃，会导致树脂黏度波动，影响流动速度；树脂加热系统若温度不均，会导致树脂局部提前凝胶。

　　真空系统

　　真空维持能力：真空泵需能稳定维持设定真空度（如 - 0.095 MPa），若真空度衰减过快（如 10 分钟内下降超过 0.01 MPa），会导致型腔内空气复聚，产生气泡。

　　五、环境因素：易被忽略的辅助影响项

　　环境条件虽非核心控制项，但会间接影响材料性能与工艺稳定性，尤其对高要求制品（如航空航天件）不可忽视。

　　环境温度：环境温度波动（如昼夜温差超过 10℃）会导致树脂初始黏度变化，若未调整注射参数，可能引发浸润缺陷。

　　环境湿度：湿度过高（如 RH＞60%）会导致树脂吸潮，固化后产生气泡或降低界面结合强度；同时会加速模具锈蚀，影响密封性能。

　　RTM 成型是 “材料 - 工艺 - 模具 - 设备” 协同作用的过程，无单一主导因素，需通过多维度优化实现平衡。例如：高致密碳纤维布（低渗透率）需搭配低黏度树脂 + 较高注射压力 + 优化流道设计，同时控制模具温度确保树脂流动性，才能避免缺陷。
