拉挤成型工艺的固化温度如何控制

　　拉挤成型工艺的固化温度控制是保障制品性能与生产稳定性的核心，其核心逻辑是依据树脂固化特性，结合生产实际参数，通过梯度温控与动态调整实现树脂 “预凝胶 - 凝胶 - 完全固化” 的渐进式转变。以下从控制原理、核心影响因素、实现方式及注意事项展开说明：

　　一、固化温度控制的核心原理

　　拉挤成型中，浸渍树脂的增强纤维进入加热模具后，需经历三个关键反应阶段，温度控制需精准匹配这一历程：

　　预凝胶阶段：树脂在较低温度下缓慢发生初步交联，黏度逐渐升高但未凝固，既能保持与纤维的良好结合，又能避免过早失去流动性导致成型缺陷；

　　凝胶阶段：温度升高至树脂凝胶点，交联反应加速，树脂从液态转变为凝胶态，制品初步成型并获得基础刚性，防止牵引过程中变形；

　　完全固化阶段：在更高温度下，树脂完成最终交联形成稳定三维网状结构，确保制品达到设计力学性能（如拉伸、弯曲强度）与尺寸稳定性。

　　温度控制不当会直接引发缺陷：温度过低导致固化不完全，制品表面发黏、强度不足；温度过高则可能使树脂在模具入口提前凝胶造成 “堵模”，或因反应放热集中产生内应力与开裂。

　　二、固化温度的核心控制要素

　　1. 树脂体系特性（决定性因素）

　　不同树脂的固化温度区间差异显著，是温度设定的首要依据。

　　不饱和聚酯树脂反应活性较高，预凝胶温度通常在 60-80℃，凝胶温度 80-100℃，完全固化需 120-140℃，对应固化速度较快，适合高产能生产；

　　乙烯基酯树脂性能更优，预凝胶温度 70-90℃，凝胶温度 90-110℃，完全固化需 130-150℃，固化速度略慢于不饱和聚酯树脂；

　　环氧树脂固化过程更温和，预凝胶温度 80-100℃，凝胶温度 100-120℃，完全固化需 140-180℃，固化时间较长但制品力学性能更稳定；

　　酚醛树脂具有耐高温特性，预凝胶温度 100-120℃，凝胶温度 120-140℃，完全固化需 160-200℃，固化速度最慢，且需注意反应过程中的水分释放。

　　此外，树脂中固化剂、促进剂的种类与用量会微调固化温度（如不饱和聚酯树脂中加入过氧化甲乙酮固化剂，可降低 5-10℃的凝胶温度）。

　　2. 模具温度梯度设计（关键实现方式）

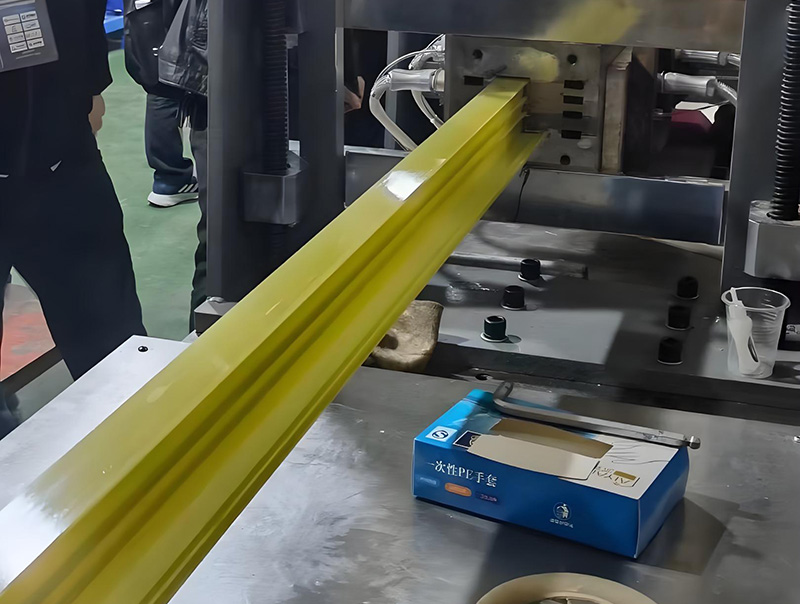

　　拉挤模具沿长度方向（从入口到出口）通常分为 3-5 个独立加热区，通过梯度升温实现树脂反应的有序推进，典型的三分区设计逻辑如下：

　　一区（预加热区）：位于模具前 1/3 段，温度设定略高于树脂初始反应温度（通常比凝胶点低 20℃左右）。此区域的核心作用是让树脂缓慢升温，启动初步交联反应，逐渐降低流动性但不进入凝胶态，确保纤维与树脂的复合结构在模具内保持稳定塑形。

　　二区（凝胶区）：位于模具中 1/3 段，温度设定直接达到树脂的凝胶点。这一区域是制品成型的关键，通过升温推动树脂快速发生交联反应，从液态转变为凝胶态，使制品获得初步刚性，避免在牵引过程中出现变形或结构松散。

　　三区（固化区）：位于模具后 1/3 段，温度设定达到树脂完全固化所需的温度（通常略高于凝胶点）。此阶段的目标是让树脂完成最终的交联反应，形成致密且稳定的三维网状结构，保证制品出模后具备设计要求的力学性能与尺寸稳定性。

　　部分高精度生产场景中，还会在模具出口前增设 “降温过渡区”，将温度从固化温度逐步降至 80℃以下，避免制品出模后因骤冷与环境温度形成过大温差，从而产生内应力。

　　3. 生产速度与温度的动态匹配

　　拉挤速度决定了树脂在模具内的停留时间，二者需实时协同调整，确保树脂在出模前完成固化：

　　当生产速度提高时，树脂在模具内的停留时间缩短，固化反应的时间窗口变小，此时需相应提高各分区温度（尤其是凝胶区和固化区），通过升温加速交联反应速率，弥补时间不足；

　　当生产速度降低时，树脂停留时间延长，若温度保持不变，可能导致树脂在模具内过度固化，出现 “粘模” 或内部过热现象，因此需适当降低各分区温度，减缓反应进程。

　　例如，采用不饱和聚酯树脂生产玻璃纤维型材时，若拉挤速度从 2m/min 提升至 4m/min，模具二区温度需从 90℃提高至 110℃，三区温度从 130℃提高至 145℃，以此保证树脂在更短时间内完成固化。

　　4. 制品截面与厚度的适配调整

　　制品的截面尺寸和厚度会影响固化过程中的热量传递与积聚，需针对性调整温度：

　　大截面、厚壁制品（如直径超过 100mm 的管材、厚度大于 20mm 的板材）在固化时，树脂反应释放的热量易在内部积聚，若温度过高可能引发气泡、开裂等缺陷，因此需适当降低模具温度，或通过减慢拉挤速度延长散热时间；

　　小截面、薄壁制品（如直径小于 20mm 的棒材、厚度小于 5mm 的型材）散热速度快，环境温度对固化反应的影响更明显，需提高模具温度，或缩短模具长度方向的温度梯度间隔，确保树脂能快速达到固化温度，提升生产效率。
